“壹芯”做好二极管各式优质二极管供应商

首页插件三极管

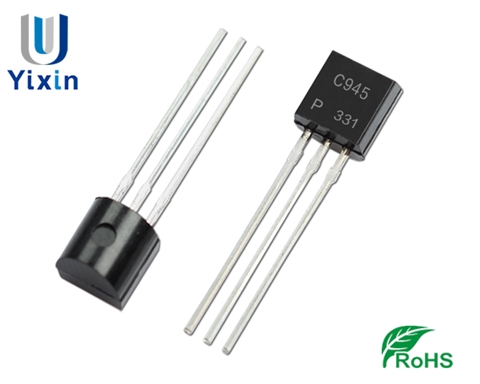

插件三极管c945参数

插件三极管c945参数

插件三极管c945参数

产品简介

极性:NPNPCN(mw)功率:500mwlc(mA)电流:150mABVCBO(V)集电极-基极电压:50VBVCEO(V)集电极-发射极电压:50VBVEBO(V)发射极-基极电压:5VhFE(min)最小放大倍数:30hFE(max)最大放大倍数:400hFEVce(v)集电极与发射极电压:6VhFElc(mA)集电极电流:1mAVCE(Sat)V集电极-发射极饱和电压:0.3VVCE(Sat)lc(mA)电极电流:100mAlB(mA)基极电流:10mAFt(MHZ)频率:150MHZ

产品详情



C945是一种小信号NPN晶体管,常用于小功率放大器和电路中。其应用场景及参数特点如下:

一、应用场景

1. 小信号放大电路:音频信号中常用C945。用于前置放大器、音频放大器、低频信号放大电路。具有低噪音特性,适合在音响设备中使用。

2. 开关电路:由于电流增益 (hFE) 较高,C945广泛用作开关元件,在小信号触发时可以驱动相对较大的负载,因此适合用于小型电源管理和驱动电路。

3. 振荡电路:由于C945响应速度快,能够有效支持高频工作,因此也可用于振荡器、信号发生器等简单振荡电路。

二、参数特点

1. 集电极-发射极极性电压 (Vceo):最大值为50V。这使得C945在一些中低压场景下更加稳定,适合在小功率设备中使用。

2. 集电极电流 (Ic):最大电流为150mA,虽然不能流过大电流,但适合驱动小规模电路和小负载。

3. 功耗 (Ptot):C945的最大功耗为400mW,可以在低功耗场景下有效使用,但不适合高功率设备。

4. 电流增益 (hFE):C945具有较大的电流增益,一般在100到600之间。它们的高电流增益使其适合放大小信号,特别是在音频放大器等应用中。

5. 频率特性 (fT):C945的特性频率约为150MHz。这意味着它可以处理中频和高频信号,适用于射频和高频放大应用。
