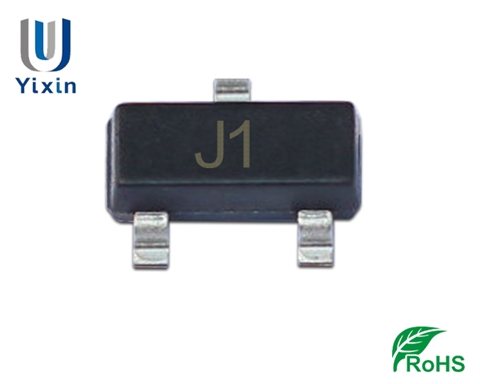

BSS138是一款N沟道增强型MOSFET,通常用于低功耗电路和信号驱动场景。其独特的参数特点和应用场景可以从以下几个方面来分析:
一、应用场景
1. 信号开关:由于其低导通电阻和低栅极驱动电压,BSS138非常适合在数字电路中作为信号开关使用。例如,用于微控制器引脚控制的小功率负载,如LED、继电器等。
2. 电平转换器:BSS138经常用于电平转换电路,特别是在不同电压域之间需要通信的场合。比如,使用3.3V的微控制器与5V的外设进行数据交互时,可以通过BSS138实现电平转换。
3. 低功耗电路的负载开关:BSS138在功耗敏感的电路中常用于切换小负载,比如手机或便携式设备中的子电路。它的低导通电阻和低漏电流使其成为这些场合的理想选择。
4. 保护电路:由于其耐压能力,BSS138在一些低功率电源管理应用中也用作保护电路的一部分,以避免过高的电流或电压损坏敏感的组件。
二、参数特点
- 低电平开启:BSS138的导通电阻通常在1.2Ω左右(Vgs = 10V,Id = 500mA),使其在低功耗应用中效率很高,有效降低功耗。
- 低栅极极限电压要求:阈值电压在1.0V和2.5V之间,允许BSS138用于低电压逻辑电路,例如3.3V和5V数字系统。这使得 BSS138 特别适合在微控制器和其他低压设备中使用。
- 最大漏极电流:BSS138的最大漏极电流为220mA,这意味着它能够处理小型负载,但并不适合大电流应用。
- 低漏源电压(Vds):其漏源电压最大为50V,适合中低压控制应用,而不是高压场合。
