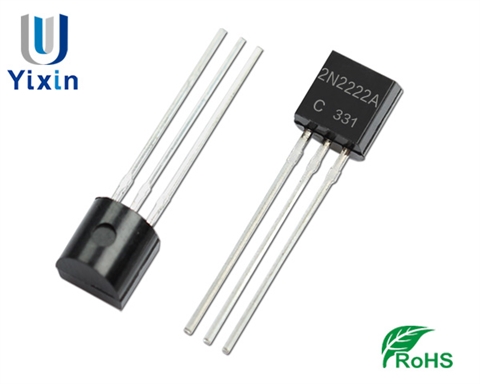

晶体管2N2222A参数

极性：NPNPCN(mw)功率：625mwlc(mA)电流：600mABVCBO(V)集电极-基极电压：75VBVCEO(V)集电极-发射极电压：40VBVEBO(V)发射极-基极电压：6hFE（min）最小放大倍数：100hFE（max）最大放大倍数：300

2N2222A是一款常用的小信号NPN双极晶体管。由于该装置的多功能性和稳定性，被广泛应用于电子行业。

一、应用场景

1.电路：2N2222A广泛用作开关器件。它可以提供微控制器和外部设备之间的接口，如输入和关闭LED灯、继电器和蜂鸣器等外部设备。

2.放大电路：2N2222A具有良好的线性特性，适用于中低频段的信号放大电路。非常适合音频放大器、功率放大器和其他应用，是基本模拟电路的重要组成部分。

3.振荡器和信号发生器：2N2222A可用作振荡器电路中的有源器件，构建正弦波或方波振荡器。在射频应用中，它们可用于低功率振荡器电路或混合频率电路。

4.驱动电路：2N2222A电流增益较高，最大电流可达800mA，可以用来驱动需要大电流的负载，如小型电机和继电器。

5.接口电路：2N2222A也常用于适配其他电路模块的接口，如单片机I/O口与外部模块之间的各级隔离和控制，保证系统的稳定性和可靠性。

二、参数特点

- 集电极-发射极电压 (Vceo)：2N2222A的最大集电极-发射极电压为40V，适应较宽的工作电压范围，在中压和低压电路中可靠工作。

- 集电极电流 (Ic)：最大集电极电流为800mA，足以驱动一些中等功率负载。这使2N2222A非常适合驱动小型电机和继电器。

- 直流电流增益 (hFE)：2N2222A的电流增益范围通常为75至300，具体取决于工作电流和电压。适用于需要更大增益的放大器电路和优先考虑开关特性的电路。
