SGBJ2514参数规格书，壹芯微插件SGBJ封装三相整流桥资料

SGBJ2514三相桥式整流器参数，SGBJ2514规格书，SGBJ2514引脚图

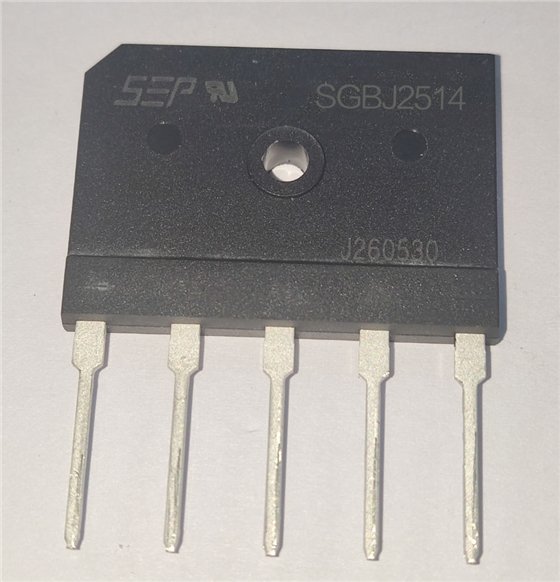

壹芯微科技专业生产三相桥式整流器SGBJ2514,SGBJ封装

SGBJ2514 SGBJ封装参数规格书，点击下载查看：SGBJ2508-SGBJ2516.pdf

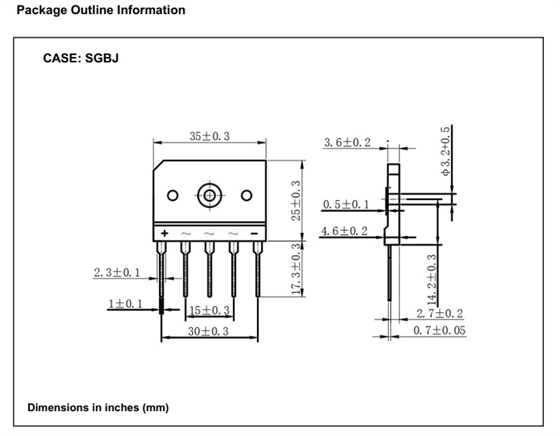

SGBJ2514 SGBJ封装尺寸如下：

SGBJ2514 三相整流桥堆 — 完整规格参数

SGBJ2514 = SGBJ封装 · 25A · 1400V，后缀"14"= 14×100V → VRRM = 1400V。它是SGBJ25系列中一个中间耐压档（介于2512的1200V和2516的1600V之间）。

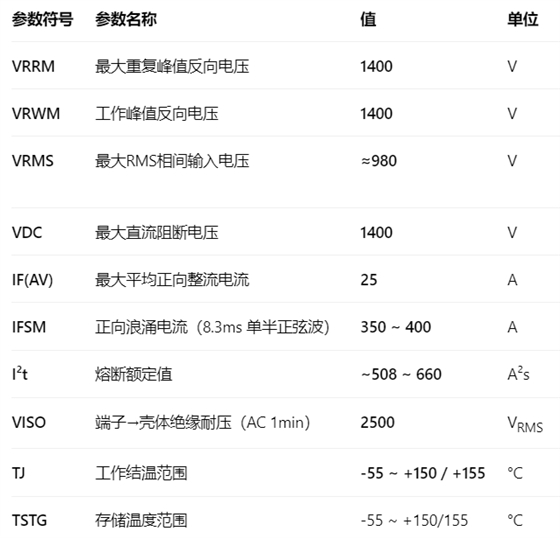

最大额定值（Absolute Maximum Ratings）

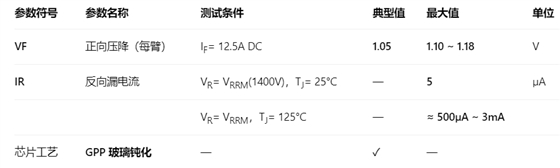

电气特性（TA = 25°C 除非另有注明，每臂/每二极管）

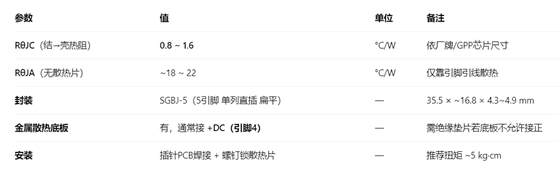

热参数 & 机械（SGBJ-5 封装）

总结：SGBJ2514 = 25A三相全桥 · 1400V · SGBJ-5封装，电气和热参数与2512/2510同框架，唯一区别就是更高的反向耐压。它的存在主要是为满足某些非标高压母线/恶劣浪涌环境下的中间裕量需求。
