高效整流二极管

首页 » 壹芯微产品中心 » 贴片二极管 » 高效整流二极管

	最高反向峰值电压	最大平均整流电流		最大峰值浪涌电流	最大反向漏电流	正向压降		最大反向恢复时间	封装形式
贴片	Maximum Peak Reverse Voltage	Maximum Average Rectified Current @Half-Wave Resistive Load 60Hz		Maximum Forward Peak Surge Current @8.3ms Superimposed	Maximum Reverse Current @PRV @25CTa	Maximum Forward Voltage @25CTa		Maximum Reverse Recovery Time	贴片



	PRV	Io@TA		IFM(Surge)	IR	IFM	VFM	Trr
	Vpk	Aav	℃	Apk	UAds	Apk	Vpk	ns
1.0AMPERE-HIGH EFFICIENCY/1.0A 高效整流二极管

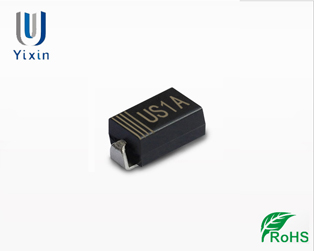

US1A	50	1.O	50	30	5.O	1.O	1.O	50	SMA
US1B	100	1.O	50	30	5.O	1.O	1.O	50	SMA
US1D	200	1.O	50	30	5.O	1.O	1.O	50	SMA
US1G	300	1.O	50	30	5.O	1.O	1.3	50	SMA
US1J	400	1.O	50	30	5.O	1.O	1.3	50	SMA

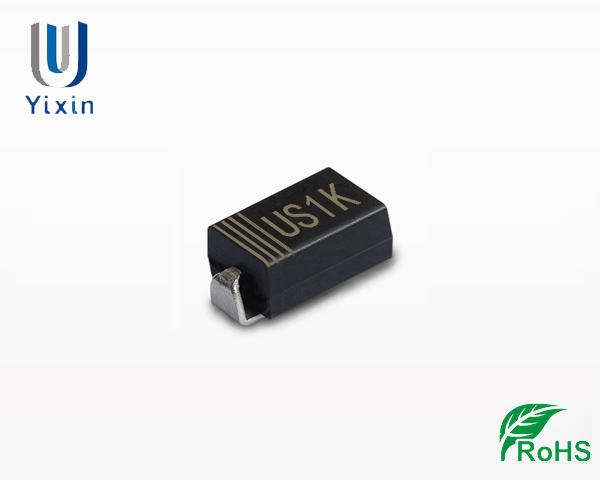

US1K	800	1.O	50	30	5.O	1.O	1.7	75	SMA
US1M	1000	1.O	50	30	5.O	1.O	1.7	75	SMA
高效整流二极管SMAF 1A系列
US1AF	50	1.O	50	30	5.O	1.O	1.O	50	SMAF
US1BF	100	1.O	50	30	5.O	1.O	1.O	50	SMAF
US1DF	200	1.O	50	30	5.O	1.O	1.O	50	SMAF
US1GF	400	1.O	50	30	5.O	1.O	1.4	50	SMAF
US1JK	600	1.O	50	30	5.O	1.O	1.7	75	SMAF
US1KF	800	1.O	50	30	5.O	1.O	1.7	75	SMAF
US1MF	1000	1.O	50	30	5.O	1.O	1.7	75	SMAF
2.0AMPERE-HIGH EFFICIENCY/2.0A 高效整流二极管
US2A	50	2.O	50	70	5.O	2.O	1.O	50	SMA/SMB
US2B	100	2.O	50	70	5.O	2.O	1.O	50	SMA/SMB
US2D	200	2.O	50	70	5.O	2.O	1.3	50	SMA/SMB
US2G	400	2.O	50	70	5.O	2.O	1.3	50	SMA/SMB
US2J	600	2.O	50	70	5.O	2.O	1.7	75	SMA/SMB
US2K	800	2.O	50	70	5.O	2.O	1.7	75	SMA/SMB
US2M	1000	2.O	50	70	5.O	2.O	1.7	75	SMA/SMB
高效整流二极管SMAF 2A系列
US2AF	50	2.O	50	50	5.O	2.O	1.O	50	SMAF
US2BF	100	2.O	50	50	5.O	2.O	1.O	50	SMAF
US2DF	200	2.O	50	50	5.O	2.O	1.O	50	SMAF
US2GF	400	2.O	50	50	5.O	2.O	1.4	50	SMAF
US2JF	600	2.O	50	50	5.O	2.O	1,7	75	SMAF
US2KF	800	2.O	50	50	5.O	2.O	1.7	75	SMAF
US2MF	1000	2.O	50	50	5.O	2.O	1.7	75	SMAF
3.0AMPERE-HIGH EFFICIENCY/3.0A 高效整流二极管
US3A	50	3.O	50	150	10.O	3.O	1.O	50	SMB/SMC
US3B	100	3.O	50	150	10.O	3.O	1.O	50	SMB/SMC
US3D	200	3.O	50	150	10.O	3.O	1.3	50	SMB/SMC
US3G	400	3.O	50	150	10.O	3.O	1.3	50	SMB/SMC
US3J	600	3.O	50	150	10.O	3.O	1.7	75	SMB/SMC
US3K	800	3.O	50	150	10.O	3.O	1.7	75	SMB/SMC
US3M	1000	3.O	50	150	10.O	3.O	1.7	75	SMB/SMC
高效整流二极管SMAF 3A系列
US3AF	50	3.O	50	100	5.O	3.O	1.O	50	SMAF
US3BF	100	3.O	50	100	5.O	3.O	1.O	50	SMAF
US3DF	200	3.O	50	100	5.O	3.O	1.O	50	SMAF
US3GF	400	3.O	50	100	5.O	3.O	1.4	50	SMAF
US3JF	600	3.O	50	100	5.O	3.O	1.7	100	SMAF
US3KF	800	3.O	50	100	5.O	3.O	1.7	100	SMAF
US3MF	1000	3.O	50	100	5.O	3.O	1.7	100	SMAF
