自制稳压二极管测试器电路资料

返回列表来源:壹芯微 发布日期 2019-09-30 浏览:-

稳压二极管,在电子产品中有广泛的应用,如彩电中的稳压电路及保护电路就有大量的应用。最近几年,由于大量国外电子产品及元器件的引入,使不少稳压二极管的参数难于查找,给检修带来了一定的麻烦。另外,在自制及维修电子产品时,有时对稳压二极管的参数要求较严(如彩电保护电路中的稳压二极管),这就需要对新购的或有怀疑的稳压二极管进行检测和挑选,所以,自制一个简单的稳压二极管测试器很有必要。现把我自制的一个稳压二极管测试器介绍给大家,供参考仿制。电路如图所示。

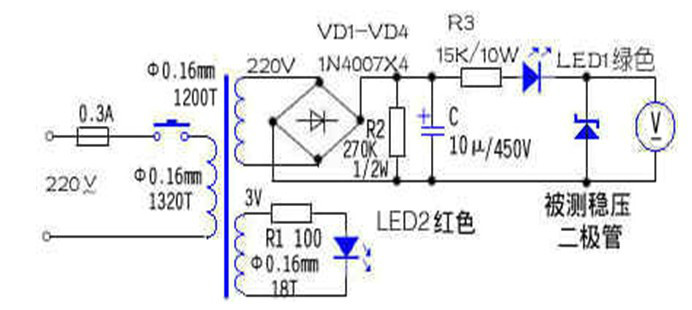

稳压二极管测试器电路

图中所示参数,能测量从0~250V范围之内的小功率稳压二极管的稳定电压值,如果所测稳压二极管的稳压值较低,则变压器次级的电压可适当降低些。

图中的电压表,可用万用表的直流电压挡代替,变压器也可用电子管收音机的电源变压器代用,我在制作时用的就是一只三灯丝电子管收音机的电源变压器。需注意的是,如所测稳压二极管的稳压值较高,则图中的R2千万不能省略,否则可能受到电击。另外,如感到用按键开关不方便,也可用扭子开关。

使用时,把被测二极管按图示方向接入,按下电源开关,则可以从电压表上读出该稳压二极管的稳定电压值,这时LED1应发绿光,说明正在进行测试。

另外,若将三极管的C、E极接入,则可测出三极管的耐压值,本装置可测出约300V以下耐压的管子,请注意的是,3AD类管子漏电流较大,所测值明显偏低。当然,若想对彩电行管等作简易测试,可将变压器次级电压进一步提高,但绕制时的绝缘需认真对待
