正弦波逆变器什么是-正弦波逆变器电路图工作原理分析

返回列表来源:壹芯微 发布日期 2019-06-26 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,正弦波逆变器什么是-正弦波逆变器电路图工作原理分析,请看下方

正弦波逆变器电路图

一、逆变器的基本(架构、组成)

总括的说,这是一款 24V 逆变器,这款逆变器由三个部分组成:

1. 前级驱动板

主要由三个小部分组成,即:辅助电源部分、PWM 驱动、保护部分;

2. 后级驱动板

主要由三个部分组成,即:SPWM 信号的产生(单片机完成)部分、硬件 RC 死区时间设置部分、IR2110 的驱动部分;

3. 功率主板

主要由四个部分组成,即:前级升压及整流滤波

后级 H 全桥正弦变换部分、稳压反馈部分、LC 滤波部分

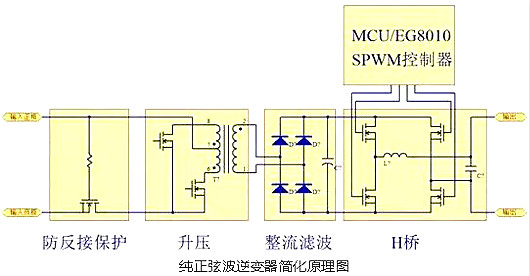

正弦波逆变器电路图

防反接保护:输入正负极接反后保护电路不工作,防止炸机

升压:将输入低压直流电压(通常12V/24V)升压至三百多伏,因为输入电路比较大,通常使用推挽架构;升压输出必须大于正弦波峰值电压,例如输出正弦波电压220V,则升压输出必须大于220*1.414=311.08,一般需要在重载下稳定运行时,需要留有一定的余量,在220V交流输出时,建议输出升压为330V-450V

整流滤波:将升压后的电压整流滤波成平滑的直流电

SPWM控制器:输出4路共地的正弦脉宽调制信号,再由IR2110配合自举电路提供给H桥驱动4颗MOS

H桥:配合LC滤波器件将310V直流转换为近视正弦波
