阻尼二极管的基础知识图解

返回列表来源:壹芯微 发布日期 2020-01-15 浏览:-

阻尼二极管的基础知识图解

阻尼二极管具有较高的反向工作电压和峰值电流,正向压降小,高频高压整流二极管,用在电视机行扫描电路作阻尼和升压整流用。阻尼二极管多用于黑白或彩色电视机行扫描电路中的阻尼、整流电路里,可以是硅二极管或锗二极管。它具有类似高频高压整流二极管的特性。它的反向恢复时间很小,能承受较高的反向击穿电压和较大的峰值电流,既能在高频(行频)下工作又具有较低正向电压降。

阻尼二极管

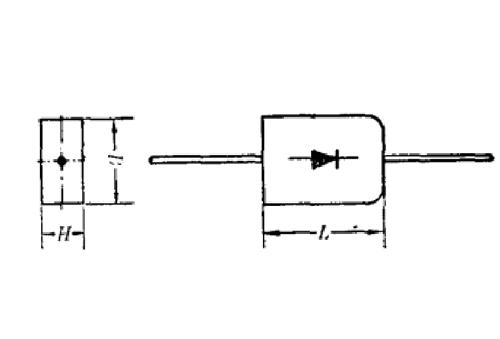

电视接收机里的行输出电路在行扫描正程开始时,因行输出管截止,会在偏转线圈与逆程电容组成的电路中产生振荡。将二极管负极接到行输出管c极(集电极),二极管正极接至行输出管e极(发射极),于是振荡就被迫停止,二极管起到了阻尼作用,故称阻尼二极管。下图是阻尼二极管的外形。

阻尼二极管

阻尼二极管类似于高频、高压整流二极管,其特点是具有较低的电压降和较高的工作频率,且能承受较高的反向击穿电压和较大的峰值电流。

阻尼二极管主要用在电视机中,作为阻尼二极管、升压整流二极管或大电流开关二极管使用。

复合阻尼二极管

现在生产的多频彩显,其行输出电路采用了双阻尼二极管,而且两个阻尼二极管常组合在一起(一般和行输出管一起固定在同一散热片上),成为一个独立的元件,有3个引出脚,外型极像三极管,维修寸应注意区分。这种二极管的外型结构及电路符号如图13—1所示。

阻尼二极管

联想1569数控彩显、飞利浦107S数控彩显就采用了此类复合二极管作为行输出电路的双阻尼二极管,其型号为DWV328。采用双阻尼二极管的彩显还有很多,若手头没有此类二极管,可用两只高频高反压快恢复二极管进行代换,但应注意两只二极管的连接应正确。

阻尼二极管选择

阻尼二极管的工作状态与行输出管基本相同,所以,对它的耐压、所能承受的最大正向脉冲电流及开关时间等要求与行输出管是一致的。选择阻尼二极管应关注以下主要参数。

(1)反向耐压要高

阻尼二极管要承受与行输出管基本相同的扫描逆程反峰高压。因此,选择阻尼二极管,其反向耐压PR要高,否则很难正常工作。

(2)最大正向脉冲电流要大

阻尼二极管是在扫描逆程结束的瞬间,由逆程振荡电压使它导通的,所以最大正向脉冲电流与行输出管基本相同。

(3)反向恢复时间要小

为使阻尼二极管能很好地阻尼振荡,并在偏转线圈中形成正程扫描的锯齿波电流,要求乙越小越好。这样可以减少泄放时间,使逆程期间的偏转线圈中存储的能量通过阻尼很快泄放掉。

用途

阻尼二极管类似于高频、高压整流二极管,其特点是具有较低有电压降和较高的工作频率,且能承受较高的反向击穿电压和较大的峰值电流。

阻尼二极管主要用在电视机中,作为阻尼二极管、升压整流二极管或大电流开关二极管使用。

常用的阻尼二极管有2AN系列,2CN系列、2DN系列和BS系列。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
