智能穿戴用小体积二极管

返回列表来源:壹芯微 发布日期 2015-09-11 浏览:-

全新小型SOD-962封装的肖特基二极管(SL2,0.62×0.32mm):DSF01S30SL(低VF),DSR01S30SL(低IR)

东芝已推出了肖特基二极管“DSF01S30SL、DSR01S30SL”,它们可应用于智能手机和可穿戴式器件等移动设备的电源电路中。

SOD-962(SL2)封装属于小型封装,其体积仅为工业标准SOD-882封装的三分之一,所以适用于高密度安装。

SOD-962(SL2)封装

特性/轮廓图

特性

·低正向电压:VF=0.41V(典型值) @IF=100mA(DSF01S30SL)

·低反向电压:IR<350nA(典型值) @VR=30V(DSR01S30SL)

·超低电容快速开关:

Ct=9.3pF(典型值)(DSF01S30SL)

Ct=8.2pF(典型值)(DSR01S30SL)

·使用SOD-962封装的最佳高密度安装(SL2,0.63×0.32mm)

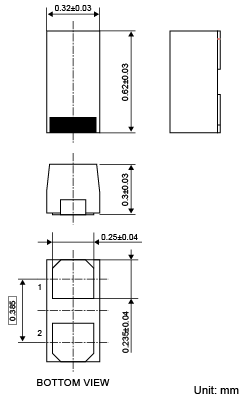

轮廓图

轮廓图

应用/电路实例

应用

·移动计算设备(智能手机、可穿戴式设备等)

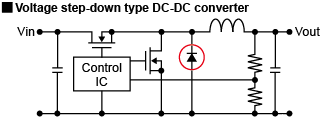

电路实例


轮廓图


主要规格

器件型号

绝对
     最大额定值

VF典型值
     @100mA
     (V)

IR 最大值(μA)

Ct典型值
     @0V,1MHz
     (pF)

VR
     (V)

IO
     (mA)

@10V

@30V

DSF01S30SL

30

100

0.41

7

50

9.3

DSR01S30SL

0.51

0.35

0.7

8.2

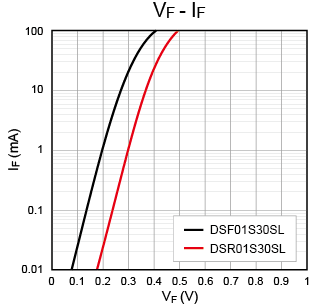

特性曲线

特性曲线

特性曲线
