桥式整流(整流桥堆)电路的工作原理及优势分析
桥式整流即桥式整流器也叫做整流桥堆,属于全波整流,它不是利用?副边带有中心抽头的变压器,而是用四个二极管接成电桥形式,使在电压V2的正负半周均有电流流过负载,在负载形成单方向的全波脉动电压。

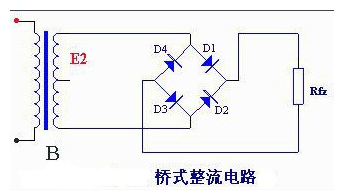

工作原理如下:E2为正半周时,对D1、D3加正向电压,D1、D3导通;对D2、D4加反向电压,D2、D4截止。电路中构成E2、D1、Rfz 、D3通电回路,在Rfz 上形成上正下负的半波整流电压,E2为负半周时,对D2、D4加正向电压,D2、D4导通;对D1、D3加反向电压,D1、D3截止。电路中构成E2、D2、Rfz 、D4通电回路,同样在Rfz 上形成上正下负的另外半波的整流电压。如此重复下去,结果在Rfz 上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图中还不难看出,桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值,比全波整流电路小一半。
好处:
1、半波整流利用二极管单向导通特性,在输入为标准正弦波的情况下,输出获得正弦波的正半部分,负半部分则损失掉。
2、桥式整流器利用四个二极管,两两对接。输入正弦波的正半部分是两只管导通,得到正的输出;输入正弦波的负半部分时,另两只管导通,由于这两只管是反接的,所以输出还是得到正弦波的正半部分。 桥式整流器对输入正弦波的利用效率比半波整流高一倍。
3、桥式整流器是由多只整流二极管作桥式连接,外用绝缘塑料封装而成,大功率桥式整流器在绝缘层外添加金属壳包封,增强散热。桥式整流器品种多,性能优良,整流效率高,稳定性好,最大整流电流从0.5A到50A,最高反向峰值电压从50V到1000V。
