整流二极管的作用-二极管厂家

返回列表来源:壹芯微 发布日期 2017-05-28 浏览:-

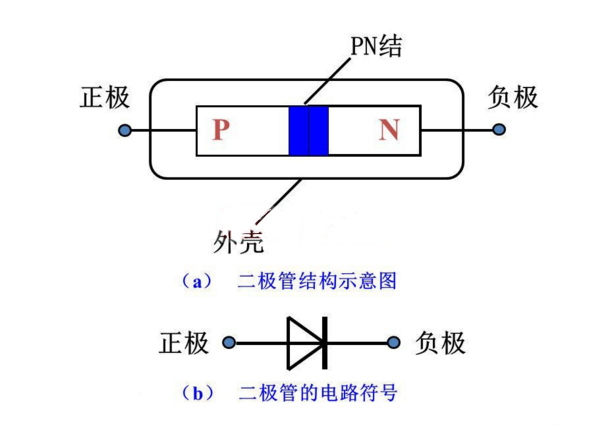

  一种将交流电能转变为直流电能的半导体器件。整流二极管可用半导体锗或硅等材料制造。整流二极管的作用主要是各种低频半波整流电路,如需达到全波整流需连成整流桥使用,通常包含一个PN结,有正、负极两个端子,而电流只能由正极流入、负极流出。其结构如下图所示:


整流二极管的作用-用于半波整流电路中:

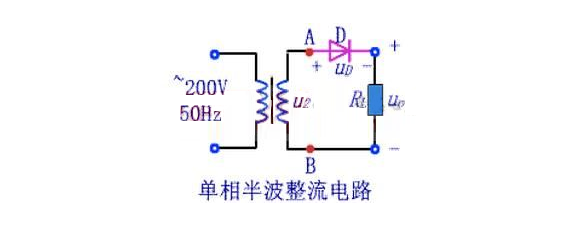

  如下图所示单相半波整流电路由电源变压器、整流二极管、负载电阻组成。其中,电源变压器首先将市电电压转变为所需交变电压u2,整流二级管再将交流电转变为直流电。


整流二极管的作用二-用于全波整流电路中:

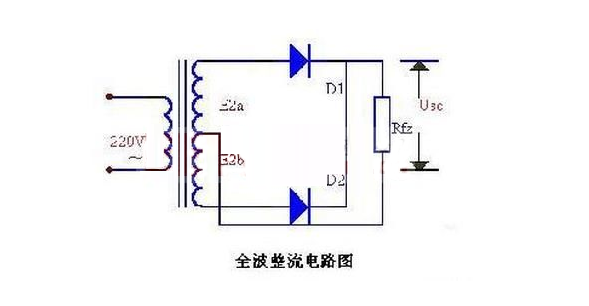

  如下图所示全波整流电路中,包含两个整流二极管,因此全波整流电路可以看作是由两个半波整流电路组合而成的,在变压器次级线圈中间引出一个抽头,将次级线圈分为两个对称的绕组,从而引出两个大小相反、极性相同的电压。两个整流元件轮流导电,使得负载电阻在正负两个半周作用期间,都有电流通过,从而大大提高了整流效率。


整流二极管的作用三-用于桥式整流电路中:

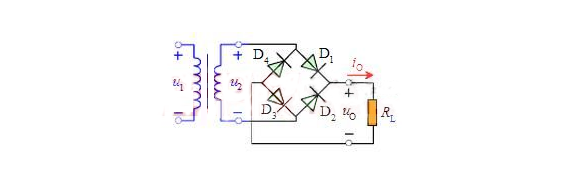

  如下图所示桥式整流电路中,包含四个整流二极管,二极管首尾相连组成桥式结构。这种整流电路具有全波整流电路的优点,即具有比半波整流电路大一倍的整流效率,又克服了全波整流电路的缺点,使得每个整流二极管承受的反向电压仅为全波整流电路的一半。
