〔壹芯〕SS56L贴片二极管60V-5A,主要参数-数据手册

返回列表来源:壹芯微 发布日期 2021-06-29 浏览:-

壹芯微科技〔壹芯〕研发生产直销「SS56L贴片二极管,VRRM:60V/IF(AV):5A,多种封装,优质现货,高质量,高标准,选型推荐,免费样品,欢迎咨询

壹芯微18年专注各式优质二三极管,Mosfet,桥堆等电子元器件研发/生产/销售一体化服务,世界500强长期战略合作伙伴,10000+电路电器生产企业选用,工厂直销价省20%,参数达标,质量稳定,使用寿命长;提供选型应用|技术支持|售后服务


SS56L.数据表(PDF):查看下载

(5.0安培肖特基势垒整流器)

主要参数

最高反向峰值电压(VRRM):60Vpk

最大平均整流电流(IF):5.0Aav

最大峰值浪涌电流(IFM(Surge)):150Apk

最大反向漏电流(IR@VRRM): 10Uads

正向压降(VF@IF):0.60Vpk

封装(PAKAGE):SMAF,SMB,SMBF,TO-277

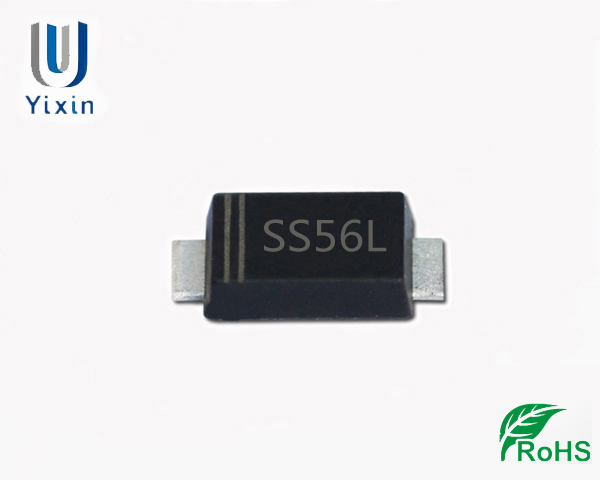

SS56L/SMAF引脚

SS56L SMAF引脚




8.发光二极管

发光二极管简称LED,它是一种由磷化物图像、砷化磷等半导体材料制成的能直接将电能转化为光能的器件。发光二极管除了具有普通二极管的单向导电性外,还可以将电能转化为光能。当向LED施加正向电压时,LED也处于接通状态。当正向电流流过管芯时,LED会发光,将电能转化为光能。

发光二极管的发光颜色主要取决于制作灯管的材料和杂质的种类。目前发光二极管的常见颜色有蓝、绿、黄、红、橙、白等。其中,白光发光二极管是新产品,主要应用于手机背光、液晶显示背光、照明等领域。


发光二极管的工作电流通常为2~25mA。工作电压(即正向压降)因材料不同而不同:普通绿、黄、红、橙四种发光二极管的工作电压约为2V;白光发光二极管的工作电压通常高于2.4V;蓝光发光二极管的工作电压通常高于3.3V。发光二极管的工作电流不宜超过额定值过高,否则有烧毁的危险。因此,电阻器R通常串联在发光二极管电路中作为限流电阻器。

红外发光二极管是一种特殊的发光二极管,其形状与发光二极管相似,不同之处在于它发出的红外光在正常情况下人眼是看不见的。其工作电压约为1.4V,工作电流一般小于20mA。一些公司将两个不同颜色的发光二极管封装在一起,制成双色二极管(也称为变色发光二极管)。这种发光二极管通常有三个管脚,其中一个是公共端。它可以发出三种颜色的光(其中一种是两种颜色的混合物),因此通常用作不同工作状态的指示器。


SS56L/SMAF引脚

SS56L(SMAF)贴片肖特基二极管



壹芯微针对二三极管作出了良好的性能测试,产品广泛应用于电源、LED照明、光伏、仪表仪器、数码产品、各种小家电等领域。如果您需要咨询报价或遇到需要帮助解决的问题,可以在页面右侧点击咨询工程师销售经理,为您提供精准的产品报价和详情介绍。
