〔壹芯〕生产60N06场效应管60A-60V,参数达标,质量稳定
场效应管(MOSFETS)
型号:60N06 极性:N
IDA(A):60 VDSS(V):60
RDS(on) MAX(Ω):0.014 VGS(V):10
VGS(th) (V):2~4
Gfs(min) (S):30 Vgs(V):20 Io(A):30
封装:TO-220 TO-252
知识科普
电力场效应晶体管的基本特性之转移特性

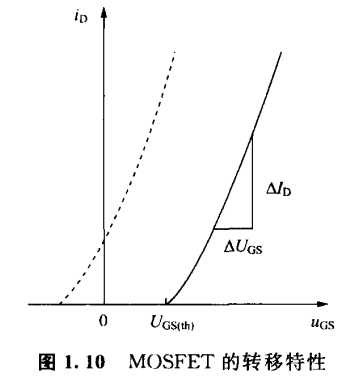

转移特性表示电力MOSFET的栅-源极输入电压uGS与漏极输出电流iD之间的关系。图(1.10)中实线为增强型电力MOSFET的转移特性,虚线为耗尽型电力MOSFET的转移特性,现在已商品化的电力MOSFET中增强型占主流。转移特性表示电力MOSFET的放大功率,与GTR中的电流增益β相仿,由于电力MOS-FET是电压控制器件,因此用跨导这一参数来表示。
跨导gm定义为
gm=△lD/△UGS
式中,gm为跨导(S),表示转移特性曲线的斜率。

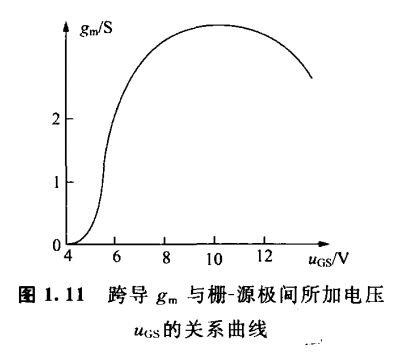

由于转移特性的非线性,gm与uGS的关系曲线也是非线性,图(1.11)为MOTOROLA公司生产的MTP8N10型电力MOSFET器件在小信号下跨导与栅源极间所加电压uGS的关系曲线。测试条件为UDS=15V、Tc=25℃。为提高gm,除应提高单位管芯面积的沟道长宽比(W/L)外,还应具有良好的工艺,以保证电子的有效表面迁移率和有效栅-源极限开关速度达到应有的水平。
<壹芯微科技>专注二三极管领域研发制造,针对二三极管作出了良好的性能测试,产品广泛应用于电源、LED照明、光伏、仪表仪器、数码产品、各种小家电等领域。如果您遇到需要帮助解决的问题,可以点击页面右侧咨询工程师、或销售经理为您提供精准的产品报价与介绍。
