肖特基二极管与场效应管分辨方法详细介绍

肖特基二极管代换传统普通二极管后，使用率也多了，因此有时候会很难分辨肖特基二极管和场效应管的区别。

肖特基二极管是二极管的一种，特点：低功耗、超高速、反向恢复时间极短、正向压降小，适合作整流电路使用；

场效应管是三极管的一种，特点：输入阻抗高、噪声小、功耗低、漏电流小，开关特性好，适合做放大电路或开关电路。

二极管与三极管完全是两种类型，不能相比较，但同属电子元件类。

肖特基二极管和普通二极管或场效应管有很多相同的封装，因此外观有很多相似，用户使用时有所困惑也是难免的

场效应管介绍

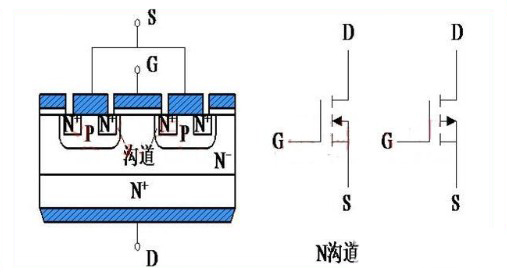

场效应管是场效应晶体管的简称，应为缩写为FET。场效应管通常分为两类：1) JFET和MOSFET。这两类场效应管都是压控型的器件。场效应管有三个电极，分别为：栅极G、漏极D和源极S。目前MOSFET应用广泛，JFET相对较少。MOSFET可以分为NMOS和PMOS，下图是PMOS的结构图、NMOS和MOSFET的电路符号图。

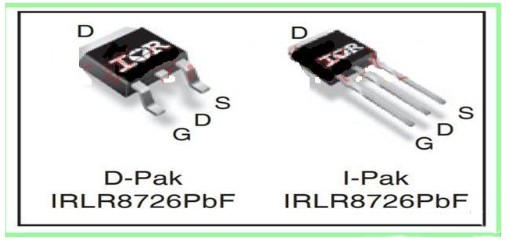

PMOS的结构是这样的： 在N型硅衬底上做了两个P型半导体的P+区，这两个区分别叫做源极S和漏极D，在N型半导体的绝缘层上引出栅极G。NMOS的实物图和引脚分布如下图所示。

肖特基二极管介绍

肖特基二极管又叫势垒二极管，是由金属和半导体接触形成的二极管，其特点为：

反向恢复时间非常短，为ns级别;

正向导通压降非常低：为0.3-0.5V左右;

漏电流较大、反向击穿电压比较低;

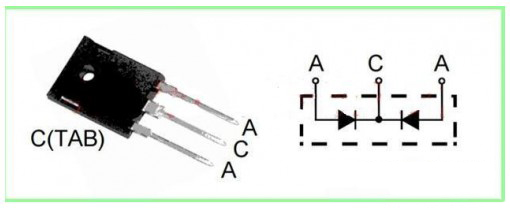

通常用在低压开关电源中，以肖特基二极管MBR30100为例，其实物图和结构图如下图所示。

该肖特基二极管有三个电极，其中一个公共端是阴极，由两个二极管共阴极构成。

关于场效应管的反向并接的二极管的问题?

有些场效应管的规格书里原理图上标有一个稳压管符号，为了搞清楚其中的真正情况，我们抽取了几种有该二极管符号的样品进行检测试验，发现有以下两种情况：

1.实际是本体的寄生二极管；2集成的肖特基二极管

前一种情况，估计是做文件时直接将其他文件中的图形复制过来所致。关于该本体二级管的特性，在规格书中应该有规格说明的。但请大家注意，是二极管而不是稳压管，不要被稳压管的图形搞晕了。

第二种情况，注意，是肖特基二极管，图中标注的符号也不对。有些元件有这样集成的情况，且在其参数表中一定有相关方面的参数说明，即：肖特基二极管的电压电流参数，大家在识别元件时应该注意相关的参数
