肖特基二极管起到什么作用-肖特基二极管损坏原因有哪些

返回列表来源:壹芯微 发布日期 2020-05-21 浏览:-

肖特基二极管起到什么作用-肖特基二极管损坏原因有哪些

肖特基二极管在开关电源中很常见,相信很多人都有听说过它的大名吧,它一种超高速半导体器件,肖特基二极管的具体作用是什么呢?肖特基二极管在使用过程中最常遇到的损坏原因又是什么?

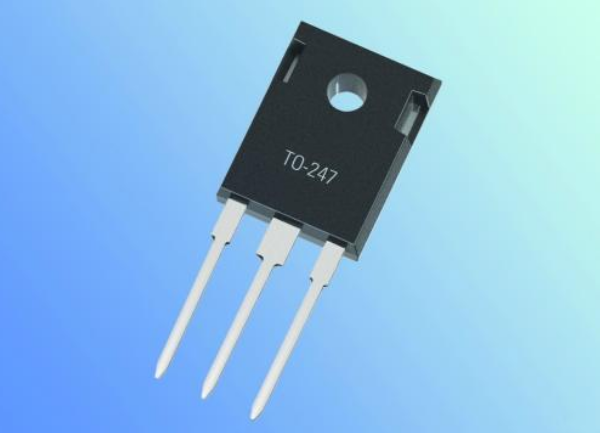

肖特基二极管

肖特基二极管作用是什么

肖特基二极管肖特基(Schottky)二极管,又称肖特基势垒二极管(简称SBD),它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

一个典型的应用,是在双极型晶体管BJT的开关电路里面,通过在BJT上连接Shockley二极管来箝位,使得晶体管在导通状态时其实处于很接近截止状态,从而提高晶体管的开关速度。这种方法是74LS,74ALS,74AS等典型数字IC的TTL内部电路中使用的技术。

肖特基(Schottky)二极管的最大特点是正向压降VF比较小。在同样电流的情况下,它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点:耐压比较低,漏电流稍大些。选用时要全面考虑。

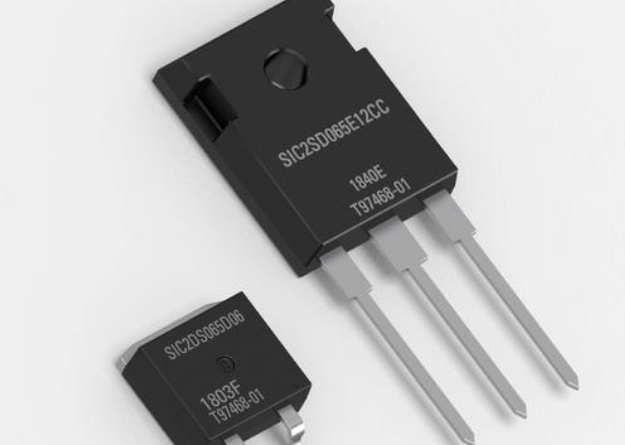

肖特基二极管

肖特基二极管损坏原因有哪些

一、运行管理欠佳。

值班运行人员工作不负责任,对外界负荷的变化(特别是在深夜零点至第二天上午6点之间)不了解,或是当外界发生了甩负荷故障,运行人员没有及时进行相应的操作处理,产生过电压而将肖特基二极管击穿损坏。

肖特基二极管

二、运行条件恶劣。

间接传动的发电机组,因转速之比的计算不正确或两皮带盘直径之比不符合转速之比的要求,使发电机长期处于高转速下运行,而整流管也就长期处于较高的电压下工作,促使肖特基二极管加速老化,并被过早地击穿损坏。

三、防雷、过电压保护措施不力。

整流装置末设置防雷、过电压保护装置,即使设置了防雷、过电压保护装置,但其工作不可靠,因雷击或过电压而损坏肖特基二极管。

四、设备安装或制造质量不过关。

由于发电机组长期处于较大的振动之中运行,使肖特基二极管也处于这一振动的外力干扰之下;同时由于发电机组转速时高时低,使肖特基二极管承受的工作电压也随之忽高忽低地变化,这样便大大地加速了肖特基二极管的老化、损坏。

肖特基二极管

五、肖特基二极管规格型号不符。

更换新肖特基二极管时错将工作参数不符合要求的管子换上或者接线错误,造成整流管击穿损坏。

六、肖特基二极管安全裕量偏小。

肖特基二极管的过电压、过电流安全裕量偏小,使肖特基二极管承受不起发电机励磁回路中发生的过电压或过电流暂态过程峰值的袭击而损坏。
