肖特基二极管符号与压降

返回列表来源:壹芯微 发布日期 2017-05-22 浏览:-

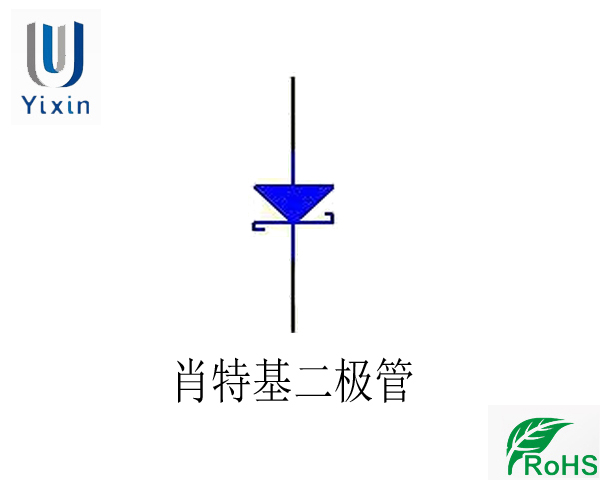

  肖特基它是一种低功耗、超高速半导体器件,下图为肖特基二极管符号:


常用肖特基二极管压降:

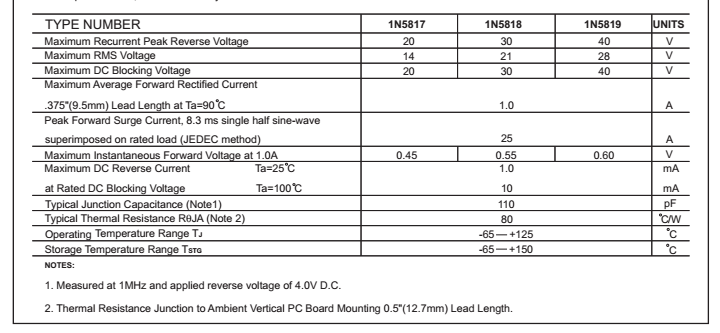

1A系列:

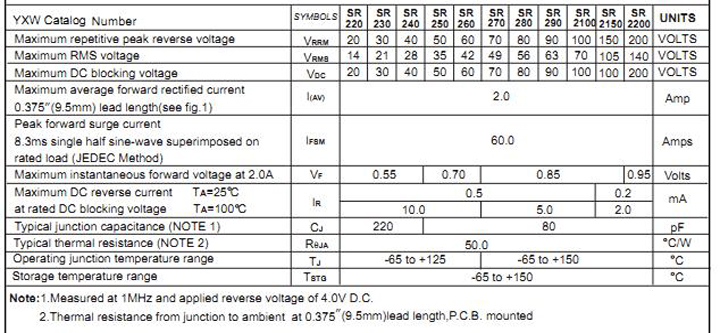

2A系列:

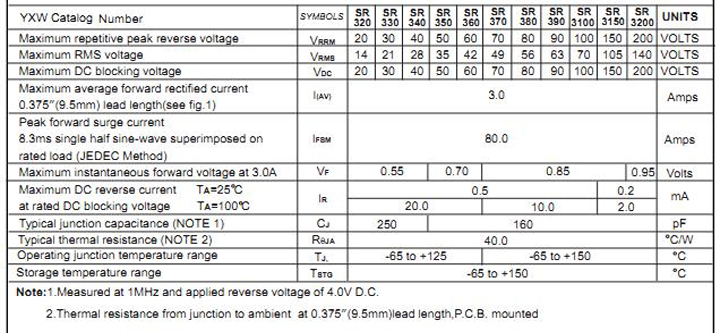

3A系列:

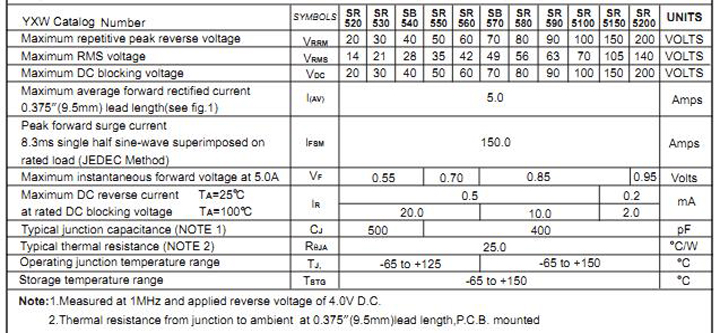

5A系列:

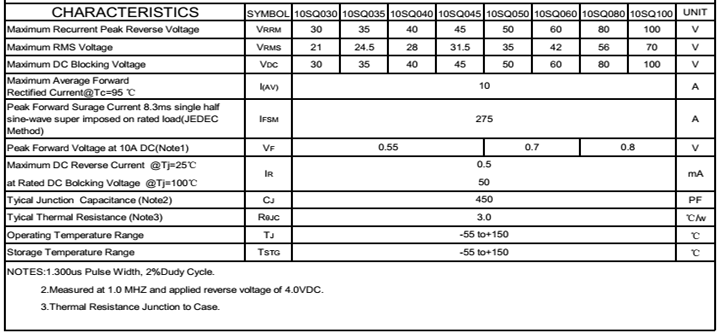

10A系列:


LOW VF肖特基二极管:

  Low vf 肖特基二极管直观的来说是一种比常规的肖特基二极管VF值更低的一种半导体器件。就是这个肖特基管导通的时候正向压降很低,优于其它普通肖特基型号。低正向压降的优点是损耗小效率高。压降越低,发热更低,工作效率会更高。目前市场上普遍low vf肖特基二极管压降范围在0.4V-1.0V左右,我们的低压降肖特基二极管VF值普遍在0.4V-0.6V左右。

 低压降low vf肖特基二极管的作用跟常规肖特基二极管是一样的,两者的区别在于VF值与沟槽工艺。肖特基二极管是一种正向导通的器件,VF是指正向压降,也就是工作中,产生的一种损耗,损耗越低越好。
