肖特基二极管的检测方法介绍

返回列表来源:壹芯微 发布日期 2021-11-06 浏览:-

肖特基二极管的检测方法介绍

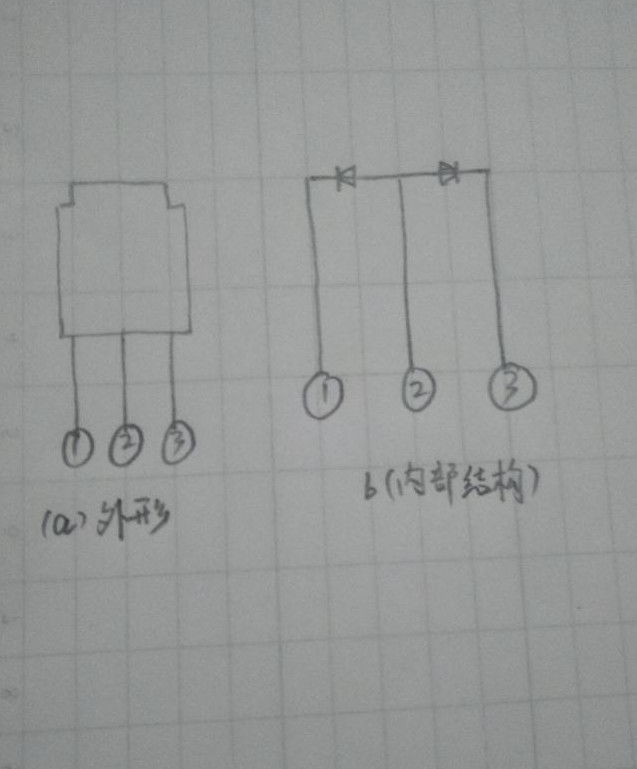

将测二极管三只管脚分别标号为1、 2、3。将万用表置于R×1档进行下述几项测试。

(1)测量1、3、脚的正反向电阻值均为无群大,说明这俩个电极单相不导通。

(2)黑表笔接1、脚,红表笔接2、脚,测的阻值无群大,红,黑表笔对换后测的阻值约为2.7Ω。说明2、1、两脚具有单向导电特性,且脚2、为正,脚1、为负。

(3)将黑表笔接3、脚,红表笔接2、脚,测的阻值为无群大,红黑表笔互换后测得阻值约为3Ω.说明2、3、两脚单向导电特性,且2、脚为正,3、脚为负。

肖特基二极管的检测方法介绍 将测二极管三只管脚分别标号为1、 2、3。将万用表置于R×1档进行下述几项测试。(1)测量1、3、脚的正反向电阻值均为无群大,说明这俩个电极单相不导通。
