五种方法测电阻介绍

返回列表来源:壹芯微 发布日期 2020-08-01 浏览:-

五种方法测电阻介绍

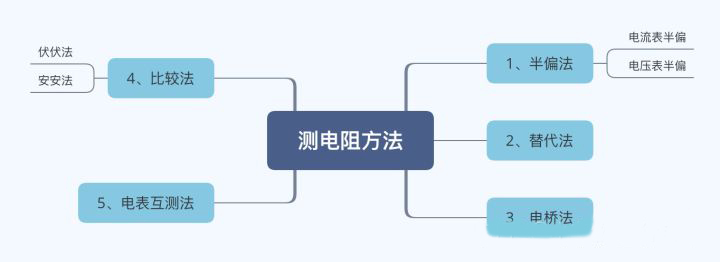

一、测电阻的五种方法汇总

主要包含以下5种方法,其中以半偏法考察居多。

测电阻的方法

二、各种方法详细介绍

方法一、半偏法(含两种方法)--大分大、小限小

“大分大”——大电阻的电表(一般电压表),用滑变阻器分压式接法,测量值比真实值大。“小限小”——小电阻的电表(一般电流表),用滑变阻器限流式接法,测量值比真实值小。

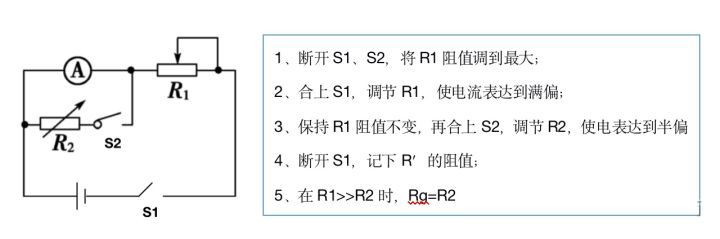

方法a、半偏法测电流表内阻

测电阻的方法

误差分析:

实验条件:R1>>R2

(1)本实验是在R1>>R2的情况下进行的,并入R2后,对总电阻影响很小,即认为干路电流仍等于Ig,此时近似认为Rg=R2。

(2)但实际上并入R2后,总电阻减小,干路电流I>Ig,调节电流表半偏以后,通过R2的电流大于Ig/2,因此,Rg>R2。所以测量值比真实值偏小,而且Rg越小,测量误差越小。

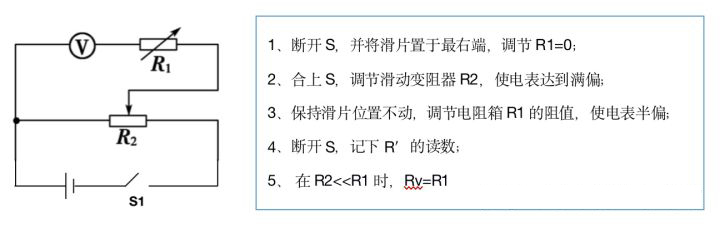

方法b、半偏法测电压表内阻

测电阻的方法

误差分析:

实验条件:R2<<R1

(1)本实验是在R2<<R1的情况下,串入R1后,对回路总电阻影响很小,可以忽略不计,即分压部分的电压保持不变,所以当电表半偏时,认为:Rv=R2。

(2)实际上串入了R′之后,并联部分的电阻增大,分得的电压增加了,R2两端的电压大于Ug/2,因此,R2>Rv。所以测量值大于真实值,而且Rv越大,测量误差越小。

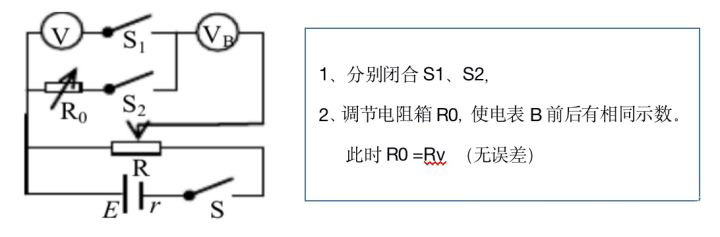

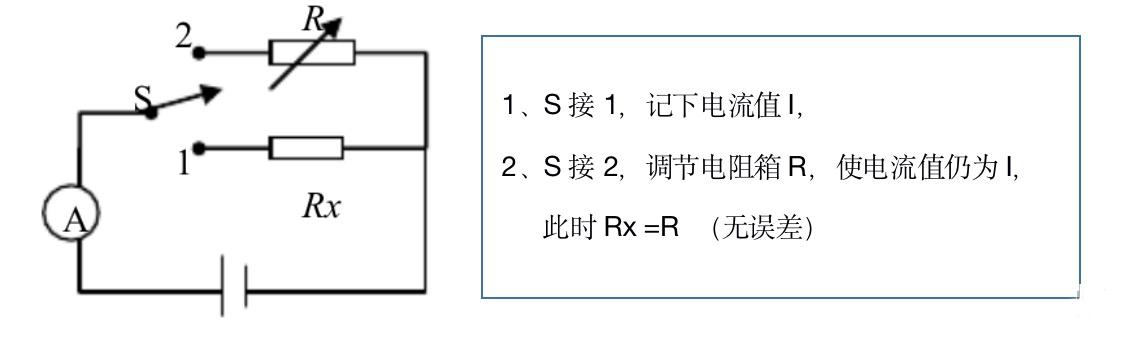

方法二、替代法测电阻

测电阻的方法

测电阻的方法

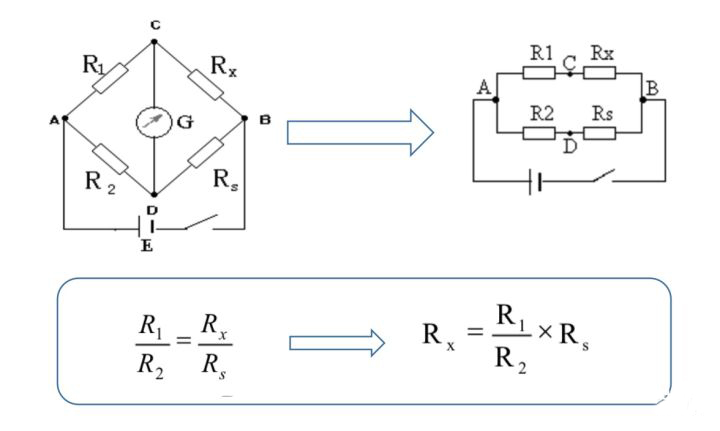

方法三、电桥法测电阻

测电阻的方法

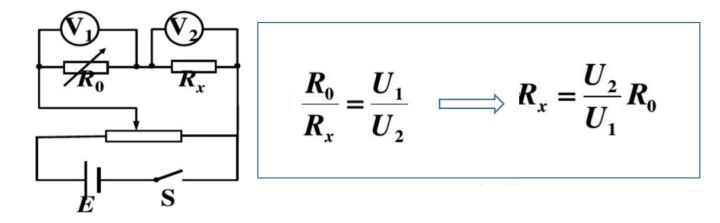

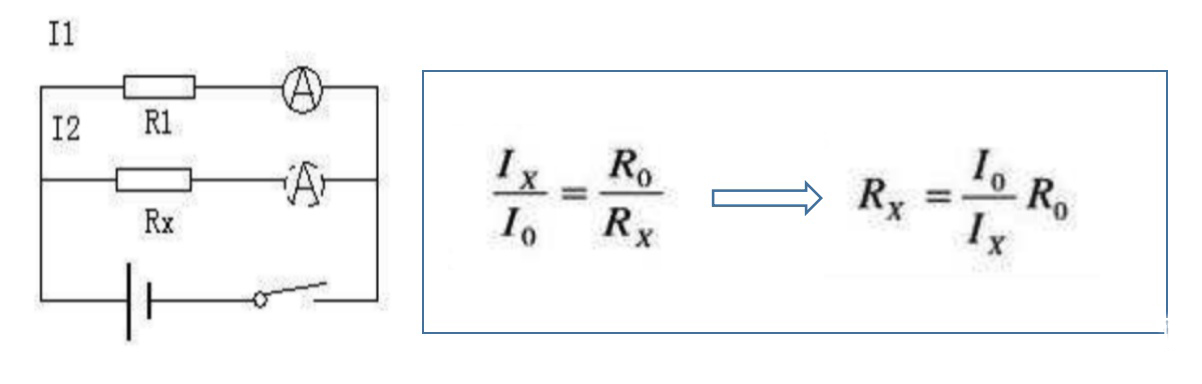

方法四、比较法测电阻(伏伏法、安安法)

测电阻的方法

测电阻的方法

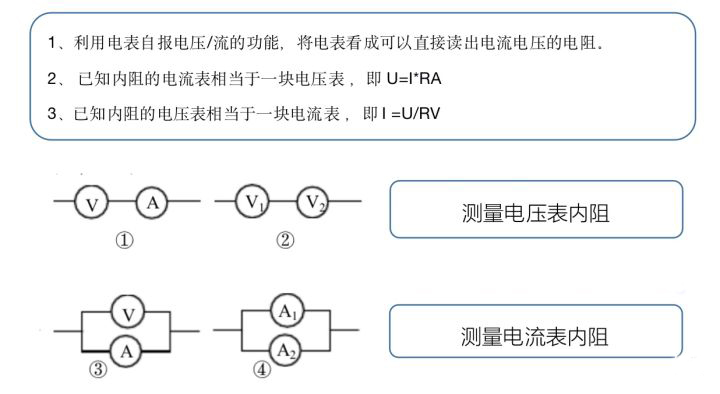

方法五、电表互测法

测电阻的方法

以上就是关于电学实验的五种测电阻的方法,这五种方法中,半偏法相对略难,其余均比较简单。希望大家能够铭记在心。

切记——测电阻的时候不要忘了咱们前面学过的伏安法测电阻哦,那个才是重中之重。
