稳压三极管的工作原理分析

返回列表来源:壹芯微 发布日期 2020-10-17 浏览:-

稳压三极管的工作原理分析

相信谈到稳压三极管,很多从业不久或刚刚入门的设计者都会觉得比较陌生。因为在电路设计中,最常见的稳压器件为二极管,而非三极管,但实际上三极管也是拥有稳压作用的,在本文将为大家介绍关于稳压三极管电路的工作分析,通过浅显易懂的方式来帮助大家理解。

稳压三极管的工作原理

图1是一个固定稳压电路。电阻作用1是向三极管提供偏置电流,使三极管导通。2是向稳压管提供工作电流,稳压管接在基极上。所以基极的电压被稳压管稳定了。又因为三极管基极与射极之间是一个二极管,而二极管导通时两端电压是稳定的0.7V(以硅管算)。所以此电路输出电压等于稳压管稳定值减0.7V。电容的作用与稳压无关,但是在这类稳压电路中往往“顺便”用它。其作用是与三极管构成“电子滤波”电路,利用三极管的放大作用,在输出端得到扩大了hFE(三极管放大倍数)倍的滤波效果,这是接在输出端的滤波电容无法相比的。右图的电容也是此作用。

稳压三极管的工作原理

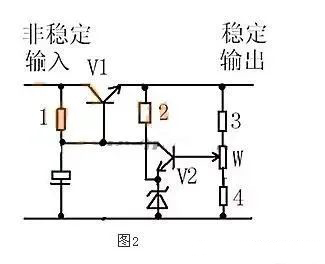

图2是一个输出可调的串联调整稳压电路。三极管V1叫调整管,起到调整输出电压作用。V2叫比较放大管。起到把取样信号与基准电压进行比较并放大后控制调整管的作用。电阻1作用是向三极管V1提供偏置电流,使三极管导通。电阻1另一个作用是向V2提供电源。电阻2向稳压管提供工作电流。电阻3.4及W构成取样电路。稳压管给V2提供基准电压。

此电路工作原理如下:设因负载变化或输入电压波动或其它原因使输出电压升高---------经取样电路取样,V2基极电压也升高---------V2基极电流加大------V2集电极电流加大--------V2集电极电压即V1基极电压下降----------V1射极即输出电压下降------结果就是输出电压实际并没有升高。同理,输出电压也不会下降。只能是一个稳定值。调整W可调高或调低输出电压。

本文通过图文并茂的形式,言简意赅的讲解了一种简单的稳压三极管工作原理,对于新手来说非常易于理解。在阅读过本文后,相信大家都对稳压三极管的工作方式有了自己独到的见解。
