TVS管命名法则详情

返回列表来源:壹芯微 发布日期 2019-05-08 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,TVS管命名法则详情,请看下方

瞬态电压抑制器(Transient Voltage Suppressor )简称TVS管,TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。 TVS管广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等。

TVS管

TVS管的型号由三部分组成:系列名+电压值+单/双向符号

系列名代表不同的峰值脉冲功率和封装形式

① SMAJ、SMBJ、SMCJ、SMDJ表示贴片封装:分别代表的峰值脉冲功率为400W、600W、1500W和3000W;

② 其它系列名表示同轴引线封装:P4KE为400W、P6KE为600W、1.5KE为1500W,SA为500W、3KP为3000W,其余类推(型号名KP或KPA前面的数字表示kW数)。

系列名后的数字代表击穿电压标称值或反向断态电压值

① P4KE、P6KE、1.5KE系列中代表击穿电压标称值(VBR);

② 其它系列中代表反向断态电压值(VRWM)。

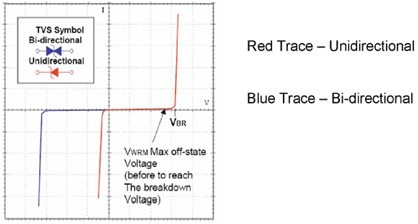

A表示单向,CA表示双向。

注意:SAC(500W)、LCE (1500W)系列是低电容的TVS管,只有单向,没有双向。

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
