TVS二极管在ESD防护中的特点以及优势

返回列表来源:壹芯微 发布日期 2020-12-31 浏览:-

TVS二极管在ESD防护中的特点以及优势

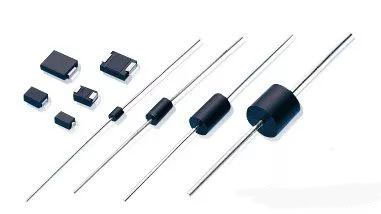

TVS二极管

经济的飞速发展,人们的生活发生了翻天覆地的变化,生活水平的不断提高,加速了人们对新事物的追求,于是就出现了各类电子产品,其中以便携式电子产品使用最为广泛和普遍,同时也是深受喜爱与追捧,便携式设备如笔记本电脑、手机、PDA、MP3播放器等,然而便携式电子产品在使用过程中却出现了令大家始料未及的问题,那就是会产品ESD静电,由于频繁与人体接触极易受到静电放电(ESD)的冲击,如果没有选择合适的静电保护器件,可能会造成机器性能不稳定,或者损坏。更坏的情况是查不出确切的原因,使用户误认为是产品质量问题而损坏企业信誉。

电子产品一般情况下,对此类设备暴露在外面可能与人体接触的端口都要求进行防静电保护,如键盘、电源接口、数据口、I/O口等等。现在比较通用的ESD标准是IEC61000-4-2,应用人体静电模式,测试电压的范围为2kV~15kV(空气放电),峰值电流最高为20A/ns,整个脉冲持续时间不超过60ns。在这样的脉冲下所产生的能量总共不超过几百个微焦尔,但却足以损坏敏感元器件。

便携式设备所采用的IC器件大多是高集成度、小体积产品,精密的加工工艺使硅晶氧化层非常薄,因而更易击穿,有的在20V左右就会受到损伤。传统的保护方法已不再普遍适用,有的甚至还会造成对设备性能的干扰。

TVS二极管的特点:

可用于便携式设备的ESD保护器件有很多,例如设计人员可用分立器件搭建保护回路,但由于便携设备对于空间的限定以及避免回路自感,这种方法已逐渐被更加集成化的器件所替代。多层金属氧化物器件、陶瓷电容还有二极管都可以有效地进行防护,它们的特性及表现各有不同,TVS二极管在此类应用中的独特表现为其赢得了越来越大的市场。

TVS二极管最显著的特点一是反应迅速,使瞬时脉冲在没有对线路或器件造成损伤之前就被有效地遏制,二是截止电压比较低,更适用于电池供电的低电压回路环境。另外对TVS二极管设计的改进使其具有更低的漏电流和结电容,因而在处理高速率传导回路的静电冲击时有更理想的性能表现。

TVS二极管的优势:

TVS与齐纳二极管:与传统的齐纳二极管相比,TVS二极管P/N结面积更大,这一结构上的改进使TVS二极管具有更强的高压承受能力,同时也降低了电压截止率,因而对于保护手持设备低工作电压回路的安全具有更好效果。

TVS二极管与陶瓷电容:很多设计人员愿意采用表面贴装的陶瓷电容作ESD保护,不但便宜而且设计简便,但这类器件对高压的承受力却比较弱。5kV的冲击会造成约10%陶瓷电容失效,到10kV时,损坏率达到60%,而TVS可以承受15kV电压。在手持设备的使用过程中,由于与人体频繁接触,各个端口必须至少能够承受8kV接触冲击(IEC61000-4-2标准),可见使用TVS二极管可以有效保证最终产品的合格率。

TVS二极管与MLV:多层金属氧化物结构器件(MLV)也可以进行有效的瞬时高压冲击抑制,此类器件具有非线性电压-电流(阻抗表现)关系,截止电压可达最初中止电压的2~3倍,这种特性适合用于对电压不太敏感的线路和器件的保护,如电源回路。而TVS二极管具有更好的电压截止因子,同时还具有较低的电容,这一点对于手持设备的高频端口非常重要,因为过高的电容会影响数据传输,造成失真或是降级。

TVS二极管的各种表面封装均适合流水线装配的要求,而且芯片结构便于集成其它的功能,如EMI和RFI过滤保护等,可有效降低器件成本,优化整体设计。另一个不能忽略的特点是TVS二极管可以很方便地与其它器件集成在一个芯片上,现有很多将EMI过滤和RFI防护等功能与TVS二极管集成在一起的器件,不但减少设计所采

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
