贴片三极管以及场效应管(MOS)的识别

返回列表来源:壹芯微 发布日期 2021-03-02 浏览:-

贴片三极管以及场效应管(MOS)的识别

三极管

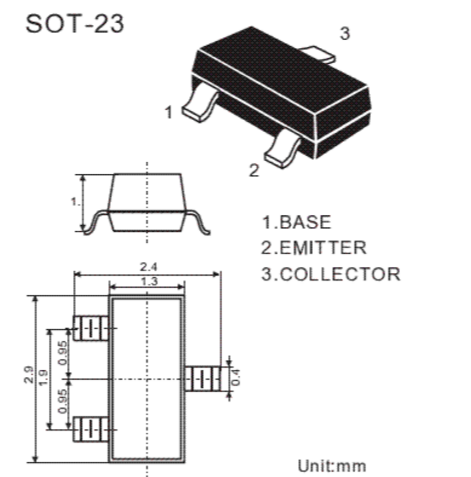

数码电子产品中的三极管与场效应管一般也为黑色,大多数为三只引脚,少数为四只引脚(三极管中有两个脚相通,一般为发射极E或源极S)。也有双三极管封装、双MOS管封装形式。需要说明的是,晶体三极管的外形和作用与场效应管极为相似,在电路板上很难区分,只有借助于原理图和印制板图识别,判断时应注意区分,以免误判。三极管有NPN、PNP两种类型,场效应管有NMOS管、PMOS管两种类型,其栅极G、源极S、漏极D分别对应于三极管的基极B、发射极E、集电极C。但与三极管相比,场效应管具有很高的输入电阻,工作时栅极几乎不取信号电流,因此它是电压控制元件。

MOS管使用注意事项:MOS管的输入阻抗高,这样很小的输入电流都会产生很高的电压,使管子击穿。因此拆卸场效应管时需使用防静电的电烙铁,最好使用热风枪。另外栅极不可悬浮,以免栅极电荷无处释放而击穿场效应管。

也有双三极管、双场效应管封装方式。一类是单纯的两个管子封装在一起,还有一类是两个管子有逻辑 关系,如构成电子开关等。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
