贴片电阻和贴片电容外观怎么区分

返回列表来源:壹芯微 发布日期 2019-06-27 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,贴片电阻和贴片电容外观怎么区分,请看下方

贴片电阻和贴片电容一样都是电子电路中应用最为广泛的电子元器件之一,对于这两种作用完全不一样但是有比较细微的器件产品来说要怎么样才能很快的区分呢?

贴片电阻与贴片电容的相同点:

1、体积外形上很相似,基本为长方体,如图所示:

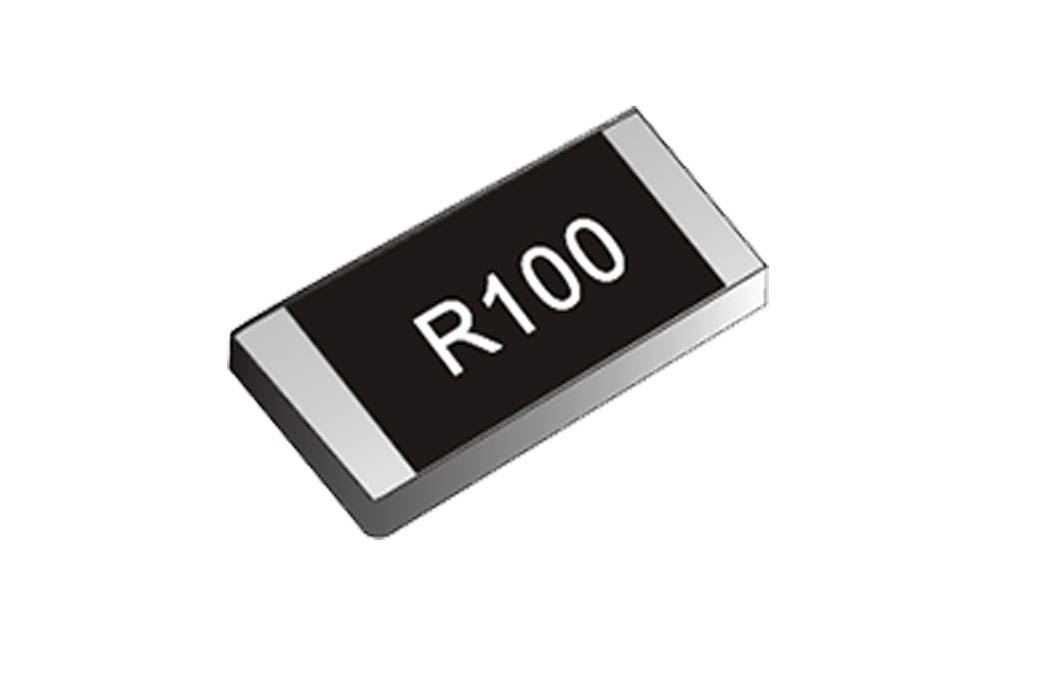

电阻

贴片电阻产品图

电容

贴片电容产品图

2、贴片电阻规格尺寸与贴片电容的大为相似,市场上常规的规格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

贴片电阻与贴片电容的不相同点:

1、颜色:贴片电阻本体颜色基本为黑色(也有其他的金属本色或者绿色),贴片电容本体颜色一般为黄色。

2、丝印:贴片电阻本体上基本都有丝印标识,一般是三到四位数字,表示阻值代码的意思,其前2位到3位为有效数字,最后一位是有效数字后面零的个数。贴片电容本体上是没有丝印标识的,因为制造工艺的过程中要高温烧制,完成丝印难度较大。

3、规格:在1210等较小规格尺寸上几乎相同,但1210以上却可以完全区分了,贴片电容的规格尺寸会根据丰富多样,而贴片电阻的较大封装常见只有2010和2512这两种。
