TL431（三端稳压管稳压电路）

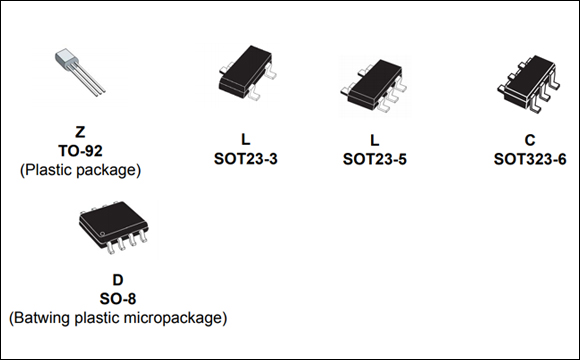

品牌：壹芯微|类型：稳压电路|封装：SOT-23/TO-89|多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

概述：

TL431和TL432器件是三端可调并联稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为Vref（大约2.5V）和36V之间的任何值，使用两个外部电阻器。这些器件的典型输出阻抗为0.2 Ω。有源输出电路提供了非常陡峭的开启特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。TL432器件具有与TL431器件完全相同的功能和电气规格，但DBV、DBZ和PK封装具有不同的引脚排列。

TL431和TL432器件均提供三个等级，B、A和标准等级的初始容差（在25°C下）分别为0.5%、1%和2%。此外，随温度变化的低输出漂移确保了整个温度范围内的良好稳定性。

TL43xxC器件的工作温度范围为0°C至70°C，TL43xxI器件的工作温度范围为–40°C至85°C，而TL43xxQ器件的工作温度范围为–40°C至125°C
