碳化硅MOSFET优势解析-具体有哪些优势详解

返回列表来源:壹芯微 发布日期 2020-08-28 浏览:-

碳化硅MOSFET优势解析-具体有哪些优势详解

碳化硅MOSFET有哪些优势?

(一)开关损耗

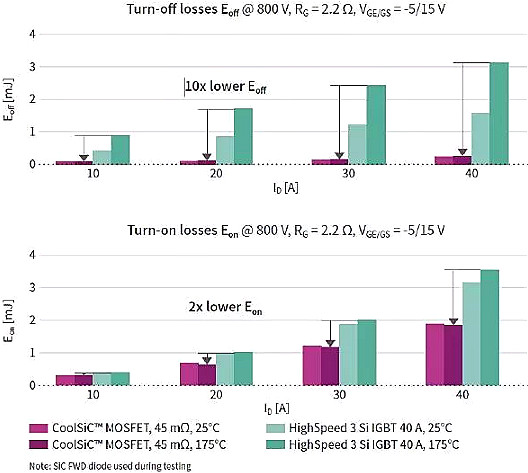

碳化硅MOSFET有哪些优势,下图1是1200V HighSpeed3 IGBT(IGW40N120H3) 与CoolSiCTM MOSFET (IMW120R045M1) 在同一平台下进行开关损耗的对比测试结果。母线电压800V, 驱动电阻RG=2.2Ω,驱动电压为15V/-5V。使用1200V/20A G5 肖特基二极管 IDH20G120C5作为续流二极管。在开通阶段,40A 的电流情况下,CoolSiCTM MOSFET 开通损耗比IGBT 低约50%,且几乎不随结温变化。这一优势在关断阶段会更加明显,在25℃结温下,CoolSiCTM MOSFET 关断损耗大约是IGBT 的20%,在175℃的结温下,CoolSiCTM MOSFET 关断损耗仅有IGBT 的10%(关断40A电流)。且开关损耗温度系数很小。

碳化硅MOSFET有哪些优势

图1 IGBT与CoolSiCTM开关损耗对比

(二)导通损耗

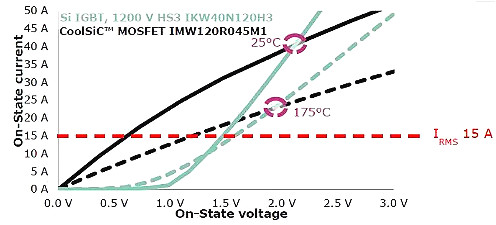

碳化硅MOSFET有哪些优势,图2是1200V HighSpeed3 IGBT (IGW40N120H3) 与CoolSiCTM MOSFET (IMW120R045M1) 的输出特性对比。常温下,两个器件在40A 电流下的导通压降相同。当小于40A 时,CoolSiCTM MOSFET 显示出近乎电阻性的特性,而IGBT 则在输出特性上有一个拐点,一般在1V~2V, 拐点之后电流随电压线性增长。当负载电流为15A 时,在常温下,CoolSiCTM 的正向压降只有IGBT 的一半,在175℃结温下,CoolSiCTM MOSFET 的正向压降约是IGBT 的80%。在实际器件设计中,CoolSiCTM MOSFET比IGBT 具有更低的导通损耗。

碳化硅MOSFET有哪些优势

图2 CoolSiCTM 和IGBT导通损耗对比

(三)体二极管续流特性

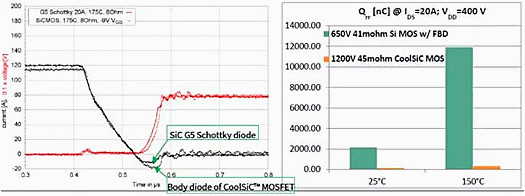

碳化硅MOSFET有哪些优势,CoolSiCTM MOSFET的本征二极管有着和SiC肖特基二极管类似的快恢复特性。25℃时,它的Qrr和相同电流等级的G5 SiC 二极管近乎相等。然而,反向恢复时间及反向恢复电荷都会随结温的增加而增加。从图3(a)中我们可以看出,当结温为175℃时,CoolSiC? MOSFET 的Qrr略高于G5 肖特基二极管。图3(b)比较了650V 41mΩ Si MOSFET 本征二极管和CoolSiCTM MOSFET 本征二极管的性能。在常温及高温下,1200V CoolSiCTM MOSFET 体二极管仅有Si MOSFET 体二极管Qrr的10%。

碳化硅MOSFET有哪些优势

图3 CoolSiCTM MOSFET体二极管动态特性

相比其它MOSFET,CoolSiCTM 好在哪儿?

我们已经了解到,SiC材料虽然在击穿场强、热导率、饱和电子速率等方面相比于Si材料有着绝对的优势,但是它在形成MOS(金属-氧化物-半导体)结构的时候,SiC-SiO2界面电荷密度要远大于Si-SiO2,这样造成的后果就是SiC表面电子迁移率要远低于体迁移率,从而使沟道电阻远大于体电阻,成为器件通态比电阻大小的主要成分。然而,表面电子迁移率在不同的晶面上有所区别。目前常见的SiC MOSFET 都是平面栅结构,Si-面上形成导电沟道,缺陷较多,电子迁移率低。英飞凌CoolSiCTM MOSFET 采用Trench 沟槽栅结构,导电沟道从水平的晶面转移到了竖直的晶面,大大提高了表面电子迁移率,使器件的驱动更加容易,寿命更长。

SiC MOSFET在阻断状态下承受很高的电场强度,对于Trench 器件来说,电场会在沟槽的转角处集中,这里是MOSFET耐压设计的一个薄弱点。

碳化硅MOSFET有哪些优势

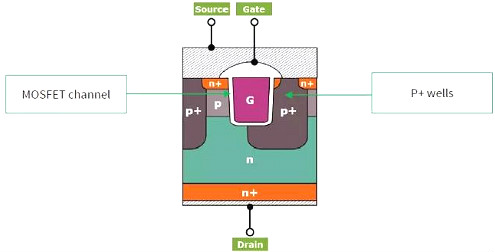

图4 CoolSiCTM MOSFET剖面示意图

相比于其它SiC MOSFET, CoolSiCTM MOSFET 有以下独特的优势:

a)为了与方便替换现在的Si IGBT,CoolSiCTM MOSFET 推荐驱动电压为15V,与现在Si 基IGBT驱动需求兼容。CoolSiCTM MOSFET典型阈值电压4.5V, 高于市面常见的2~3V的阈值电压。比较高的阈值电压可以避免门极电压波动引起的误触发。

b)CoolSiCTM MOSFET 有优化的米勒电容Cgd 与栅源电容Cgs 比值,在抑制米勒寄生导通的同时,兼顾高开关频率。

c)大面积的深P阱可以用作快恢复二极管,具有极低的Qrr 与良好的鲁棒性。

d)CoolSiCTM MOSFET提供芯片,单管,模块多种产品。单管有TO-247 3pin 和 TO-247 4pin,开尔文接法可以防止米勒寄生导通,并减少开关损耗。模块有EASY1B,EASY 2B, 62mm 等等, 可以覆盖多种功率等级应用。模块采用低寄生电感设计,为并联设计优化,使PCB 布线更容易。

综上所述,CoolSiCTM MOSFET是一场值得信赖的技术革命,凭借它的独特结构和精心设计,它将带给用户一流的系统效率,更高的功率密度,更低的系统成本。
