使用交流电源驱动LED的应用知识

返回列表来源:壹芯微 发布日期 2019-11-25 浏览:-

使用交流电源驱动LED的应用知识

对于手机等低功耗应用,可以为LED使用直流电源。但是,对于大规模应用(例如使用LED的交通信号灯),使用DC实际上很不方便。这是因为随着距离的增加,DC功率传输会导致更多的损耗,并且使用设备进行DC-DC转换也非常便宜。因此,更适合将AC电源用于高端应用,例如大量LED的发光。

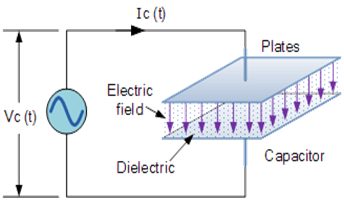

电容器作为交流电压限制器

交流电源驱动LED

电容器具有在其充电或放电时通过从电路汲取电流或从电路提供电流来抵抗施加的电压变化的特性。电容器上的电流为

I = CdV / dt

其中C为电容,dV / dt表示电压变化。I是每单位时间板之间的电荷或电流。

通过电容器的电流是对电压变化的反应。因此,对于高瞬时电压,电流为零。换句话说,电压使电流滞后90度。电容器的这种特性使其可用作交流电源的降压器。但是,这取决于电容值和频率。频率和电容越高,电抗越小。

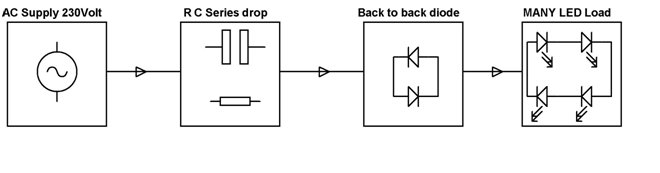

涉及使用交流电源驱动LED的应用

交流电源驱动LED

只需使用电容器和电阻器,就可以通过交流市电直接操作LED或发光二极管。使用变压器将220V的交流主电源转换为低压交流电。电容器用作电压限制器,而电阻器则是电流限制器。具有高PIV(1000V)的二极管用于保护LED免受高压影响。

通常,白色LED两端的压降约为1.5V。LED以两个串联-并联组合连接。如果每个组合中使用12个LED,则LED组合上的电压降约为30V。该电阻器用作电流限制器,并提供约30V的压降。因此,通过电容器和电阻器的组合,可以驱动一系列LED。电阻的值取决于所用LED的数量。由于LED额定值为15mA,流过每个LED的电流将为15mA,流过两组LED组合的总电流将为30mA,从而在1k电阻上产生30V的压降。
