双向TVS管特性知识

返回列表来源:壹芯微 发布日期 2019-05-06 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,双向TVS管特性知识,请看下方

TVS瞬态抑制二极管用作电路过压(瞬时高压脉冲)保护器,目前主要用于通信设备、仪器、办公用设备及家电等。它的工作原理和稳压二极管相同,有高压干扰脉冲进入电路时,与被保护的电路并联的贴片TVS瞬态抑制二极管反向击穿而箝位于电路不损坏的电压上。与普通稳压二极管不同之处是它有很大面积的PN结,可以耗散大能量的瞬态脉冲,瞬时高达几十或上百安培电流,响应时间快(可达1×10-12秒)。它有单向及双向TVS管结构。

其主要参数:最小击穿电压VBR是TVS变成低阻抗的起始电压,也是TVS进入雪崩击穿电压;反向工作电压VRWM是最大额定值直流工作电压;最大允许浪涌电流IPP;最大允许浪涌电流时的电压VC(VC≈1.33VRB)。额定功耗PRK=VC×IPP。

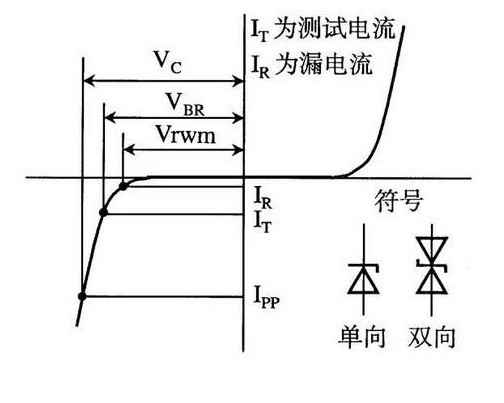

双向tvs管的特性如图所示:

双向TVS管
