双向晶闸管制作的交流调压电路

返回列表来源:壹芯微 发布日期 2019-11-20 浏览:-

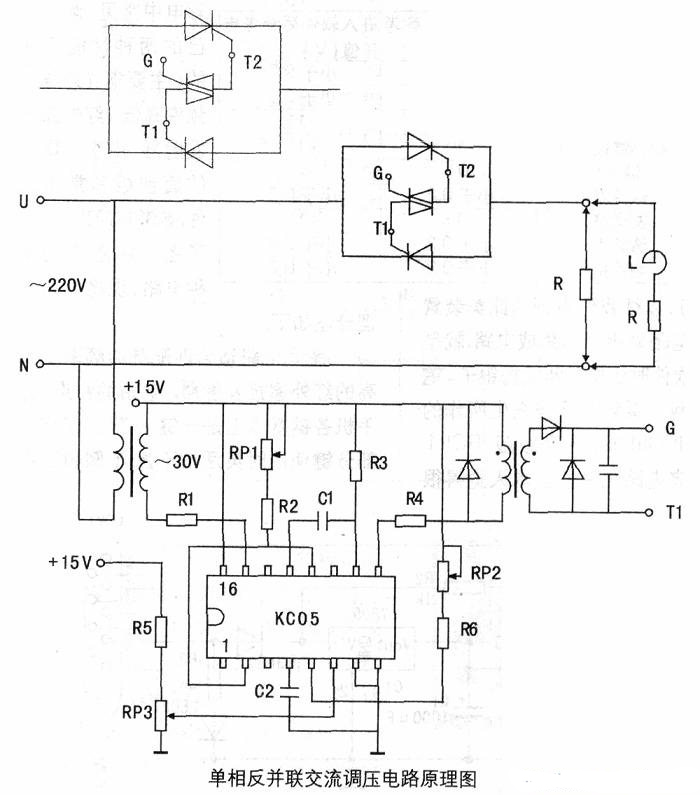

把两个晶闸管反并联后串联在交流电路中,在每半个周波内通过对晶闸管开通相位的控制,可以方便地调节输出电压的有效值,这种电路称为交流调压电路。双向晶闸管为NPNPN五层半导体器件,相当于两只普通晶闸管反并联,用于交流调压电路可使电路简化,降低成本。但因双向晶闸管工作时正、反向电流在同一芯片中流通,在电感负载时会造成换流困难,因此很少用于电感负载。为解决这一难题我们采用了如图所示主电路,用一个塑封的小功率双向晶闸管控制两只反并联晶闸管。这样主电路虽还是两个普通晶闸管反并联,但控制电路只需控制一只双向晶闸管就行了,故触发电路简单,工作可靠,体积小,成本低,易于设计制造。同样也可使用触发双向晶闸管的专用电路,如用于三相交流调压,触发电路简化尤为明显。下面介绍一个单相交流调压电路。

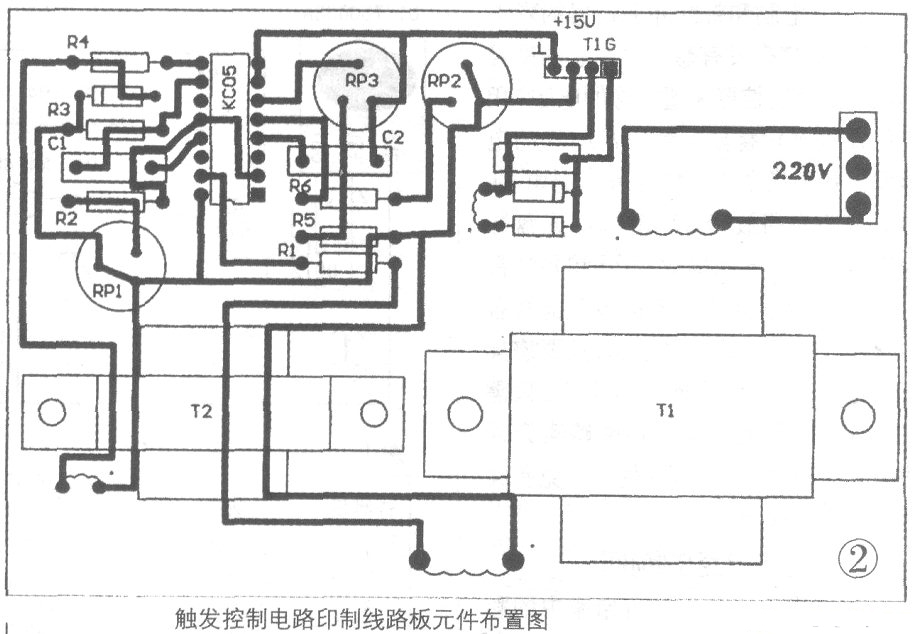

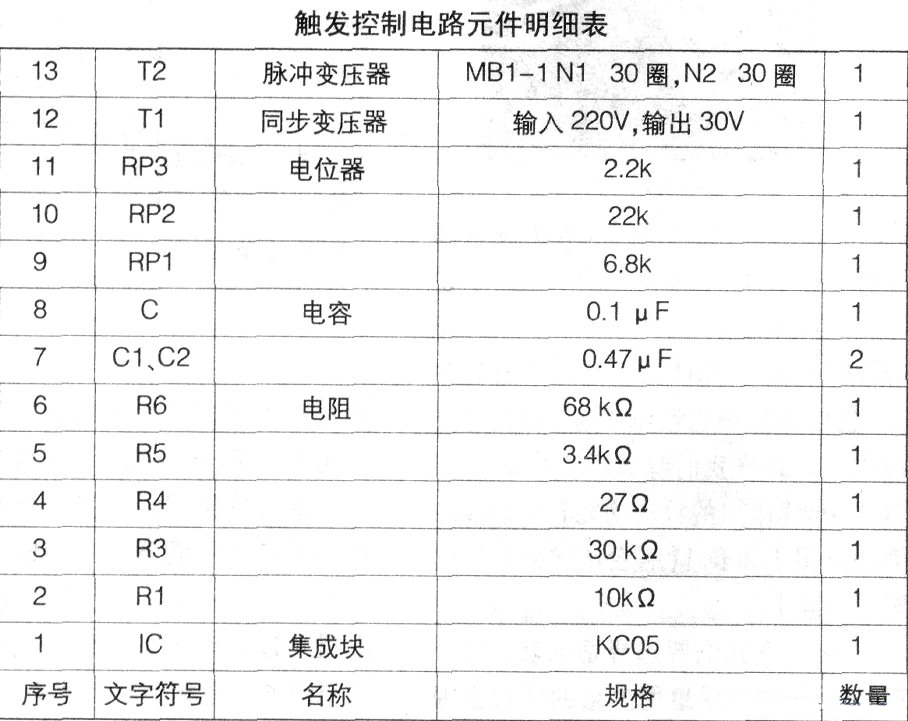

上图用了KC05晶闸管移相触发器,该触发器内部由同步检测电路、锯齿波形成电路、比较环节及脉冲形成与放大环节组成。调节电位器即可方便地控制交流输出电压大小。该电路可用于电阻负载、电感负载、单相异步电动机降压调速等场合,在灯光控制方面有着广泛的适用价值。下图为触发控制电路印制线路板图,元件选用可参考元件明细表。

双向晶闸管

双向晶闸管

双向晶闸管
