双向触发二极管知识

返回列表来源:壹芯微 发布日期 2019-03-25 浏览:-

壹芯微作为国内专业生产二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,双向触发二极管知识,请看下方

双向触发二极管与双向晶闸管同时引入,通常用于触发双向晶闸管。

该主题的相关图片如下:

触发二极管

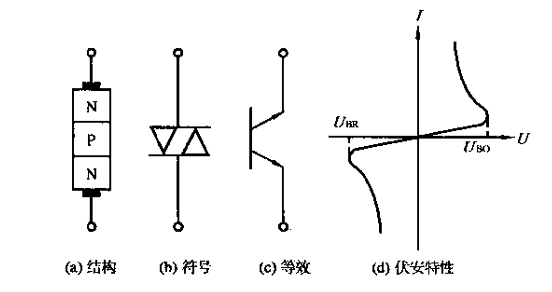

双向触发二极管的结构,符号,等效电路和伏安特性如图1所示。它是一个三层对称的双端半导体器件,相当于NPN晶体管,具有基极开路,发射极和集电极对称性。其正负伏特特性是完全对称的。
当器件两端的电压小于正向转动功率Ubo时,它处于高阻态;当U> Ubo进入负电阻区域时。同样,当| U |时如果超过反向角电压| Ubr |,则管也可以进入负电阻区。
转换电压的对称性由ΔUb
表示
△泛=Ubo- | UBR |
一般要求△Ub< 2U。双向触发二极管Ubo的耐压值大致分为三个等级:
20—— 60V,100—— 150 V,200—— 250 V.
在实际应用中,除了根据电路要求选择合适的转角电压Ubo外,还应选择转向电流Ibo小,折叠电压偏差ΔUb小的双向触发二极管。

该主题的相关图片如下:


除触发三端双向可控硅开关外,双向触发二极管还常用于过压保护,定时和移位均衡电路。图2是一个过压保护电路,由双向触发二极管和双向晶闸管组成。当瞬态电压超过DIAC和Ubo时,DIAC快速导通并触发双向晶闸管导通,保护后负载免受过压影响。
