SR560二极管参数-规格书下载

返回列表来源:壹芯微 发布日期 2017-08-24 浏览:-

众所周知,SR560为肖特基二极管,封装DO-27/DO-201AD,而肖特基二极管比较特出的特点是,正向压降低,反向恢复时间小,具体参数请看下方。

规格书:点击下载

最大重复峰值反向电压:60v

最大直流阻断电压:60v

当电流=5.0A时,正向压降:0.7v

最大反向直流电流TA=25 C:0.5mA

额定直流阻断电压TA=100 C:20.0mA

工作温度范围:-65to+125℃

存储温度:-65to+150℃

重量:0.04盎司,1.10克

高温焊接保证:250℃/10秒,0.375“(9.5毫米)引线长度,5磅(2.3kg)张力

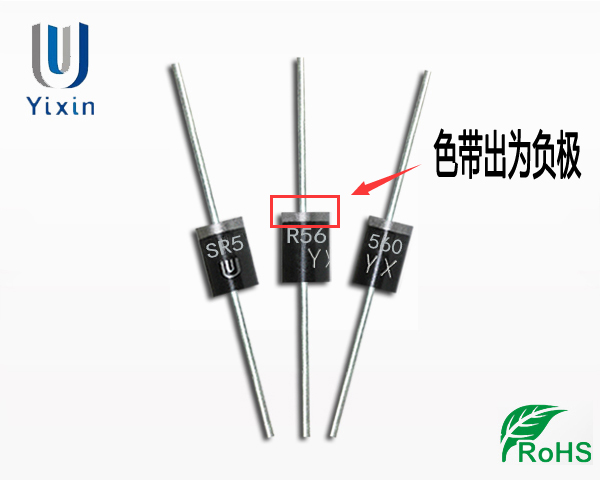

极性:色环表示阴极端(看下图)

SR560正负极
