SR3100和SR560的区别及贴片型号封装【工程师】

返回列表来源:壹芯微 发布日期 2018-08-25 浏览:-

最近一直有客户来问我SR3100和SR560的区别及贴片型号封装,不单单是一位客户问过这个问题,而是好几位客户都问了同样的问题,所以来这里跟各位分享一下这个问题

SR3100和SR560都是属于肖特基二极管,其功能都是一样的,不同的在于它们的参数,电流,电压,压降,等等,具体请看下方

SR3100,电流3A,电压100V,压降0.85v,封装DO-27

SR560,电流5A,电压60V,压降0.7v,封装DO-27

从上面的对比可以看出,SR3100的电流只有3A,而SR560的电流可以达到5A,在选型上得特别注意,比如您的产品需要电流3A,电压100V才能满足,但您选了SR560,而SR560的电压只有60V,那么这样就会导致直接击穿,压降越小,损耗就越小

SR3100贴片型号封装有,SMA,SMB,SMC型号SS310,SMAF,SMBF型号SS310F,SOD-123型号K310

SR560贴片型号封装有,SMA,SMB,SMC型号SS56,SMAF,SMBF型号SS56F,SOD-123型号K56

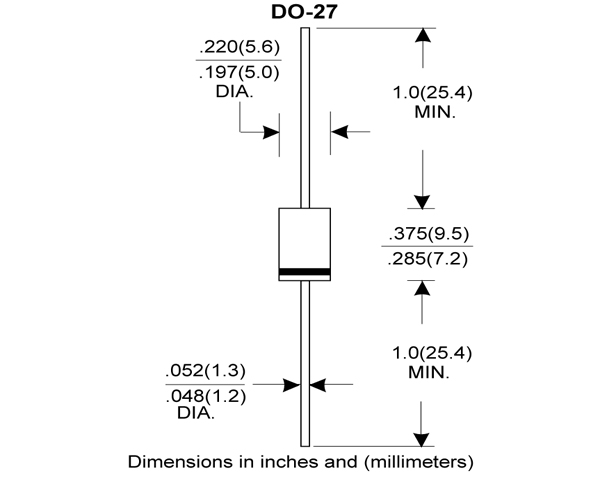

DO-27封装尺寸

DO-27封装

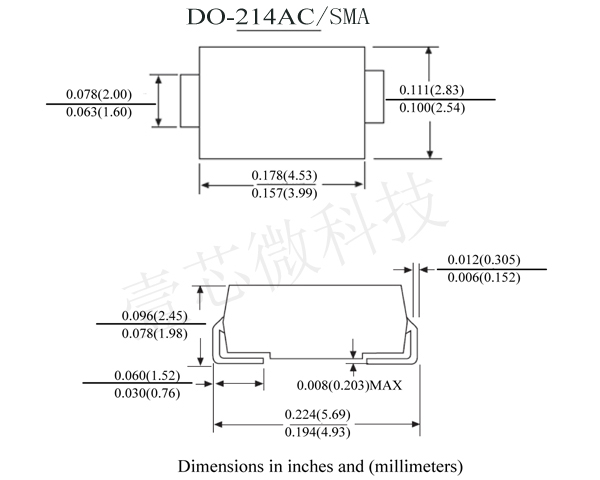

SMA封装尺寸

SMA封装

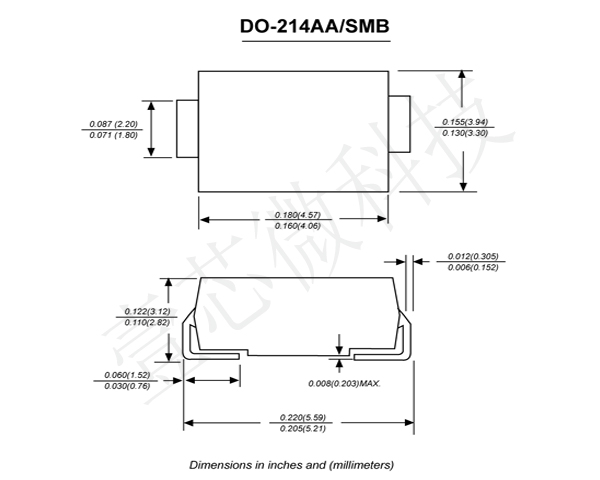

SMB封装尺寸

SMB封装

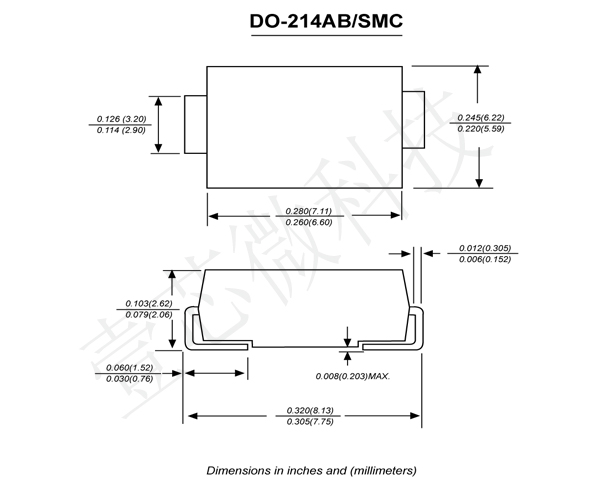

SMC封装尺寸

SMC封装

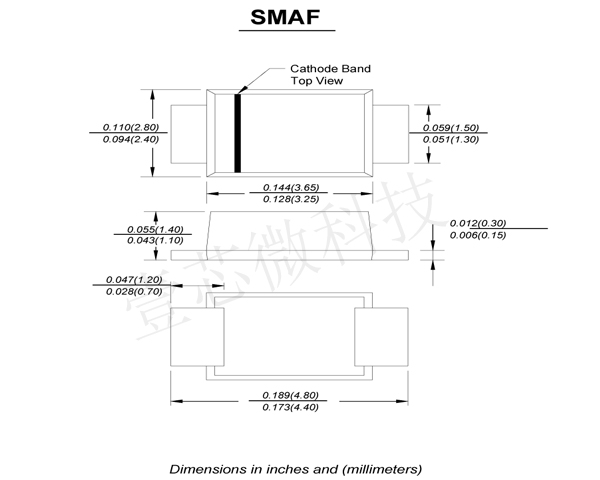

SMAF封装尺寸

SMAF封装

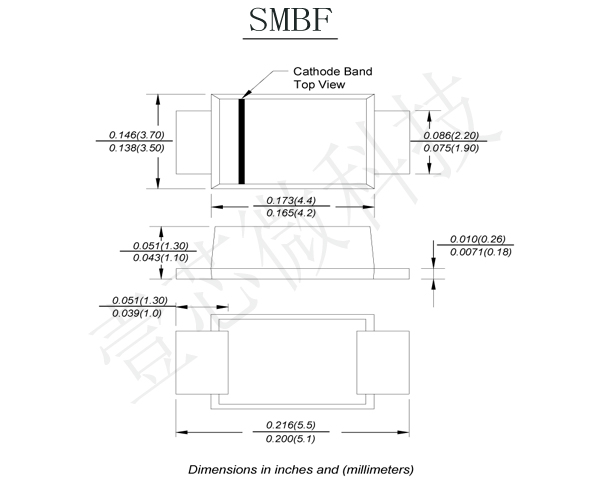

SMBF封装尺寸

SMBF封装

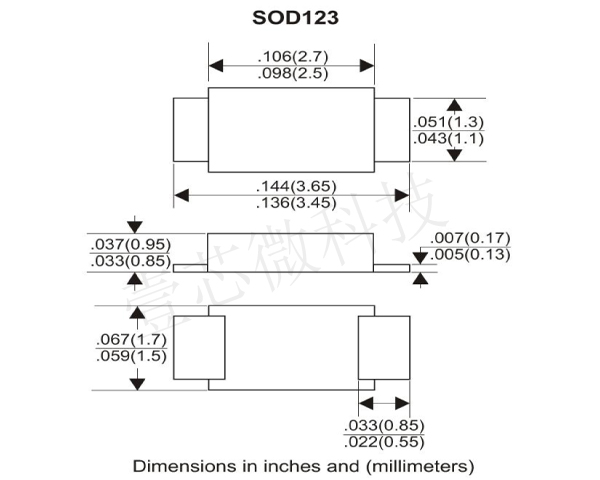

SOD-123封装尺寸

SOD-123封装
