什么是快恢复二极管-有什么特点与应用在哪些地方

一、什么是快恢复二极管

快恢复二极管通常用于较高频率的整流和续流的产品。一般用于电源模块的输入部份，频率不高，不必用快恢复二极管，用普通二极管即可。

相对二极管来说，加在其两端的电压由正向变到反向时，响应时间一般很短，而相反的由反向变正向时其时间相对较长，此即为反向恢复时间，当二极管用做高频整流等时，要求反向恢复时间很短，此时就需要快恢复二极管（FRD），更高的超快恢复二极管（SRD），开关二极管，最快的是肖特基管（其原理不同于以上几个二极管）。

二、快恢复二极管特性

快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

三、快恢复二极管封装类型特点

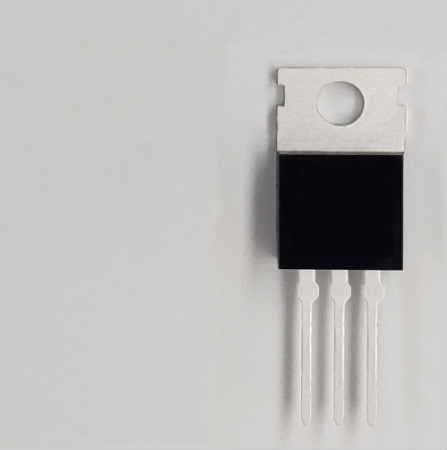

通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。
