三极管直流电路与交流电路分析方法

返回列表来源:壹芯微 发布日期 2019-10-24 浏览:-

三极管有静态和动态两种工作状态。三极管的直流工作电流称为静态电流,给三极管加入交流信号之后的工作电流称为动态工作电流,即交流工作状态。

一个完整的三极管电路分析有四步:直流电路分析、交流电路分析、元器件作用分析和修理识图。

1.三极管直流工作电压供给电路分析方法及口诀

为了使三极管工作在放大状态下,必须给三极管各电极一个合适的直流工作电压,以使三极管各电极产生合适的直流电流,否则三极管不能工作在放大状态。牢记一点:没有三极管的直流工作电压就没有它的交流工作状态,在三极管电路故障检修中往往通过测量直流电压或电流来推断交流工作状态。

分析三极管直流电压供给电路有个口诀:“抓住三个电极,向电源和地线方向分析。”具体地讲有两点:

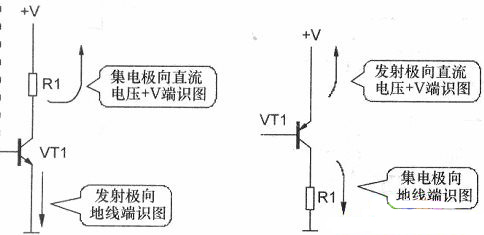

(1)抓住集电极与发射极之间直流电压供给电路,具体方法是:从集电极向直流工作电压端识图(或向地线端识图),再从发射极向地线端(或直流电压端识图),如下图所示,这是三极管直流工作电压供给电路分析的第一步。

三极管

三极管

(2)抓住基极与直流工作电压、与地线之间的电压供给电路,具体方法是:从基极向直流工作电压端识图,或向地线端识图,还有一种情况是从基极向集电极方向识图,如上图所示,这是三极管直流工作电压供给电路分析的第二步。

三极管

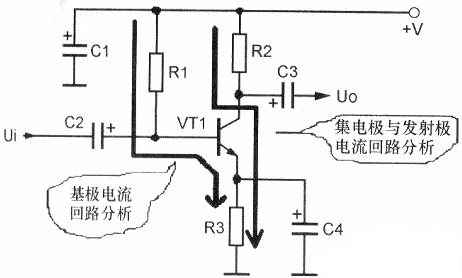

如上图所示是直流电路分析示意图。为了方便直流电路的分析,通常可采用直流等效电路分析的方法。

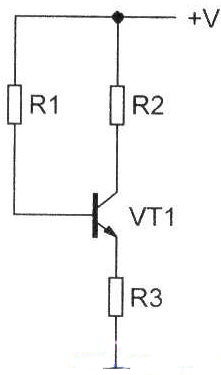

直流等效电路分析方法是:由于电路中的电容具有隔直流特性,所以可以将它们看成开路,这样就可以画成如下图所示直流等效电路,用这一电路进行直流电路分析就相当简洁。

三极管

基极电流回路分析:直流工作电压+V→电阻Rl一三极管VT1基极一-极管VT1发射极一R3一地。

集电极与发射极电流回路分析:直流工作电压+V一电阻R2一三极管VT1集电极一-极管VT1发射极一R3一地。

2.交流电路分析内容和方法

(1)分析交流信号的传输线路,这一电路分析的目的是搞清楚信号从哪输入到三极管基极,信号在这几级放大器中具体经过了哪些具体的元器件,信号最终从哪里输出,这是交流电路分析中的重要一环,如图6所示是信号传输线路示意图。

这一电路中的信号传输过程是:输入信号Ui一耦合电容C1一三极管VT1基极一三极管VT1集电极一耦合电容C3一三极管VT2基极一三极管VT2集电极一耦合电容C4一输出信号Uo送到后级电路中。

进行交流信号传输线路分析的目的是:了解信号在放大器中具体经过的线路,以便在故障检修中能够一步步地跟踪信号,检测信号在哪个环节出了故障。

(2)分析信号在传输过程中受到了哪些处理环节,如信号在哪个环节是放大,在哪个环节受到衰减,哪个环节不放大也不衰减,信号是不是受到了补偿等。

C1、C3和C4耦合信号,对信号没有放大作用,也基本上没有衰减作用,主要起隔直流通交流作用。VT1和VT2对信号具有放大作用。

这一步分析的目的是了解交流信号在经过一个环节后的幅度是增大还是减小,或是没有增大或没有减小,以便在信号检测时判断电路工作是否正常。
