三极管与运放构成的几种恒流源电路解析

返回列表来源:壹芯微 发布日期 2019-10-22 浏览:-

三极管和运放构成的几种恒流源电路分析:

三极管

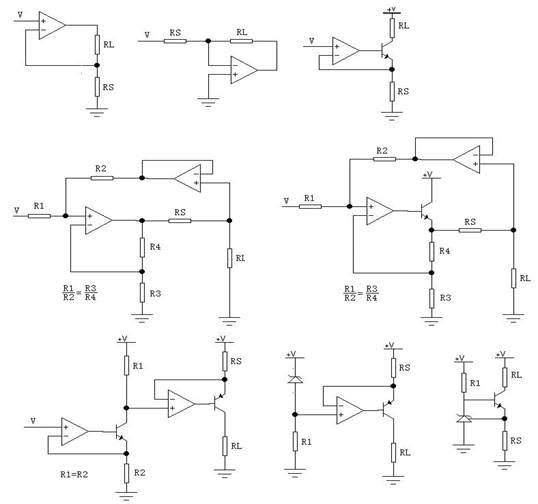

这几种电路都可以在负载电阻RL上获得恒流输出

第一种由于RL浮地,一般很少用

第二种RL是虚地,也不大使用

第三种虽然RL浮地,但是RL一端接正电源端,比较常用

第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱

第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放

第五种是本人想的电路,也是对地负载

后边两种是恒流源电路

对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了

第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化

而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性

如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET

三极管在电路中的功能有;

1.电流放大。

2,电压放大。

3,功率放大。

4,混频。

5,检波。

6,开关电路。

7,门电路。

8,隔离电路。

9,阻抗转换。。。

三极管的几种特殊应用

半导体三极管除了构成放大器和作开关元件使用外,还能够做成一些可独立使用的两端或三端器件。

1.  扩流。

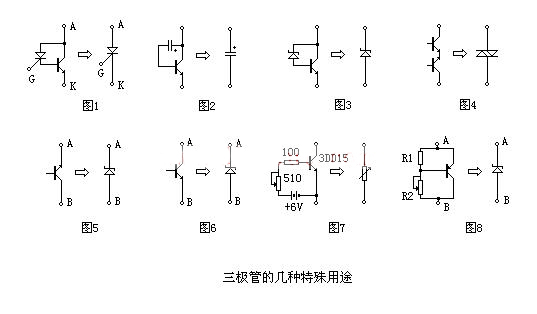

把一只小功率可控硅和一只大功率三极管组合,就可得到一只大功率可控硅,其最大输出电流由大功率三极管的特性决定,见附图1。图2为电容容量扩大电路。利用三极管的电流放大作用,将电容容量扩大若干倍。这种等效电容和一般电容器一样,可浮置工作,适用于在长延时电路中作定时电容。用稳压二极管构成的稳压电路虽具有简单、元件少、制作经济方便的优点,但由于稳压二极管稳定电流一般只有数十毫安,因而决定了它只能用在负载电流不太大的场合。图3可使原稳压二极管的稳定电流及动态电阻范围得到较大的扩展,稳定性能可得到较大的改善。

2.  代换。

图4中的两只三极管串联可直接代换调光台灯中的双向触发二极管;图5中的三极管可代用8V左右的稳压管。图6中的三极管可代用30V左右的稳压管。上述应用时,三极管的基极均不使用。

3. 模拟。

用三极管够成的电路还可以模拟其它元器件。大功率可变电阻价贵难觅,用图7电路可作模拟品,调节510电阻的阻值,即可调节三极管C、E两极之间的阻抗,此阻抗变化即可代替可变电阻使用。图8为用三极管模拟的稳压管。其稳压原理是:当加到A、B两端的输入电压上升时,因三极管的B、E结压降基本不变,故R2两端压降上升,经过R2的电流上升,三极管发射结正偏增强,其导通性也增强,C、E极间呈现的等效电阻减小,压降降低,从而使AB端的输入电压下降。调节R2即可调节此模拟稳压管的稳压值,等效为稳压管。
