三极管应用电路-选频放大器电路图解

返回列表来源:壹芯微 发布日期 2019-10-24 浏览:-

选频放大器

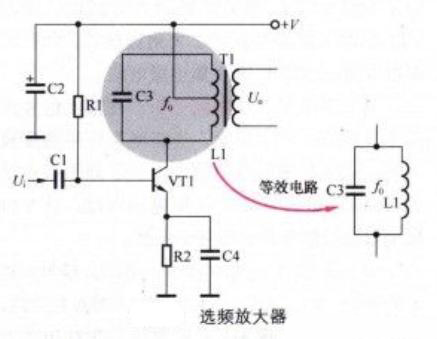

下图所示是采用LC并联谐振电路构成的选频放大器。电路中VT1构成一级共发射极放大器,R1是偏置电阻,R2是发射极负反馈电阻,C1是输入端耦合电容,C4是VT1发射极旁路电容,作为VT1集电极负载。

三极管应用电路

分析这一电路的工作原理要将输入信号频率分成下列两种情况

1、输入信号频率等于谐振频率

当输入信号频率为L1和C3并联谐振电路的谐振频率时,该电路发生谐振,电路的阻抗为最大,即VT1集电极负载阻抗为最大,放大器的放大倍数为最大,这是因为在共发射极放大器中,集电极负载电阻大,其电压放大倍数大。

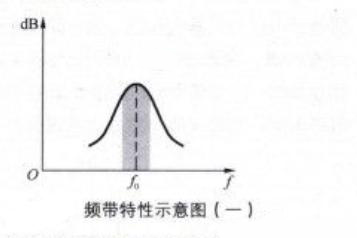

下图所示是选频带特性示意图,从图中可以看出,以谐振频率为中心的很小一个频带内的信号得到了很大的放大。

三极管应用电路

2、输入信号频率高于或低于谐振频率

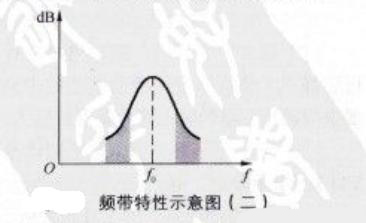

下图所示是频带特性示意图,对于频率偏离谐振频率的信号,由于该LC并联谐振电路失谐,电路的阻抗很小,放大器的放大倍数很小。

三极管应用电路

通过上述电路分析可知,在这一放大器电路中加入L1和C3并联谐振电路后,放大器对频率为谐振频率的信号放大倍数最大,所以输出信号Uo中主要是频率为谐振频率的信号。

由于这一放大器对频率为谐振频率信号的放大倍数最大,它能够从众多频率中选择某一频率的信号进行放大,所以称为选频放大器。

从LC并联谐振电路的频带特性可知,这一LC并联谐振电路是有一定频带宽度的,所以这一放大器放大的信号不仅仅是频率为谐振频率的信号,而是以谐振频率为中心频率的某一个频带宽度内的信号。只要适当控制LC并联谐振电路的频带宽度,就能控制这一选频放大器的频带宽度。
