三极管选型与测量举例

返回列表来源:壹芯微 发布日期 2019-10-21 浏览:-

例1. 有两只晶体管,一只的β=200,ICEO=200μA;另一只的β=100,ICEO=10μA,其它参数大致相同。你认为应选用哪只管子?为什么?

解:选用β=100、ICBO=10μA的管子,因其β适中、ICEO较小,因而温度稳定性较另一只管子好。

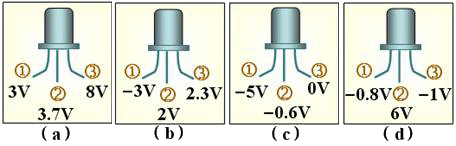

例2. 在放大电路中测得4个三极管的各管脚对“地”电位如图所示。试判断各三极管的类型(NPN型还是PNP型,硅管还是锗管),并确定E、B、C三个电极。

三极管

分析:

(1)工作于放大状态的三极管,发射结应正偏,集电结应反偏,因而NPN型有VC>VB>VE, PNP型有VC<>B<>E。可见基极电位总是居中,据此可确定基极。

(2)硅管|UBE|=0.6~0.8V,锗管 |UBE|=0.2~0.4V,则与基极电位相差此值的电极为发射极,并可判断是硅管还是锗管。

(3)余下一电极为集电极。

(4)集电极电位为最高的是NPN型管,集电极电位为最低的是PNP型管。

解:(a)NPN型硅管,①-发射极,②-基极,③-集电极

(b)PNP型锗管,①-集电极,②-基极,③-发射极

(c)PNP型硅管,①-集电极,②-基极,③-发射极

(d)NPN型锗管,①-基极,②-集电极,③-发射极

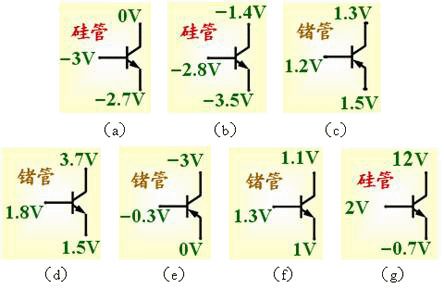

例3. 测得电路中三极管3个电极的电位如图所示,分析管子工作状态。

三极管

解:(a)发射结、集电结均反偏,管子截止。

(b)发射结正偏、集电结反偏,管子放大。

(c)发射结、集电结均正偏,管子饱和。

(d)发射结正偏、集电结反偏,管子放大。

(e)发射结正偏、集电结反偏,管子放大。

(f)发射结偏、集电结均正偏,管子饱和。

(g)UBE=2.7V,远大于发射结正偏时的电压,故管子已损坏。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
