三极管为什么是电流控制元件

返回列表来源:壹芯微 发布日期 2019-04-16 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,壹芯微每天会分享一些知识或者客户的一些问题,来出来分享,今天我们分享的是,三极管为什么是电流控制元件,请看下方

我们先在开篇记住他的作用,当晶体管的基极电流有个微小的变化量时,集电极的电流则产生了一个较大的变化量,这种现象就是电流放大作用。

称三极管为电流控制器件的原因

电流放大作用的实质是通过改变基极电流的大小,达到控制集电极的电流的目的,而并非真正的把微小的电流放大了。因此称晶体管为电流控制型器件。这就是我们通常为什么说三极管是电流控制元件的原因。

下面还有些时间和大家分享下如何判断他的三种基本类型的放大电路。

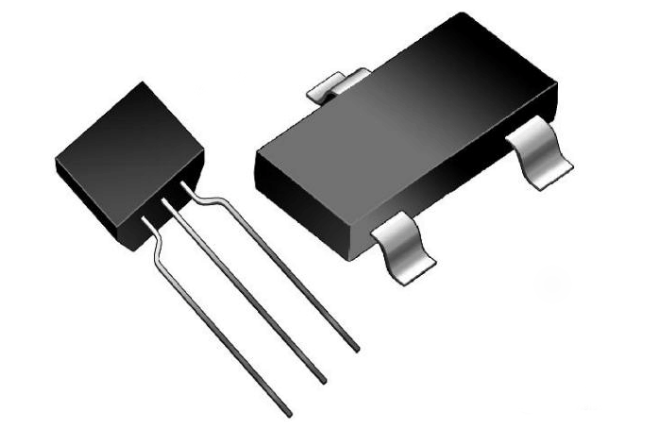

三极管

三极管三种基本类型电路的判断

三极管的三种基本类型电路分别为共射极电路,共集电极电路,共基极电路。三极管为了实现电流控制的作用其使用在电路中时必须要涉及到连个最基本的回路,一个是输入回路,一个是输出回路。

那么输入回路和输出回路的公共端就是判断三种类型电路的关键所在,当以基极作为输入端,集电极作为输出端时,电路就是共发射极电路。当以发射极作为输入端,集电极作为输出端的时候电路就是共基极电路。当以基极作为输入端,发射极作为输出端的时候,电路就是共集电极电路。

最后和大家介绍下三极管的三种工作状态的判定。

工作状态的判别

三极管存在三种不同的工作状态,分别为放大状态,饱和状态和截止状态。当发射结正向偏置,集电结反向偏置的时候三极管处于放大状态。当发射结正向偏置,集电结正向偏置的时候三极管处于饱和状态。当发射结反向偏置,集电结反向偏置的时候三极管处于截止状态。

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
