三极管三种类型放大器特性与判别方法-信号传输解析

返回列表来源:壹芯微 发布日期 2019-10-23 浏览:-

三极管的3种类型放大器放大特性

三极管单级放大器无论具体电路如何变化,它只能有3种类型的放大器,即共基极放大器、共发射极放大器、共集电极放大器。

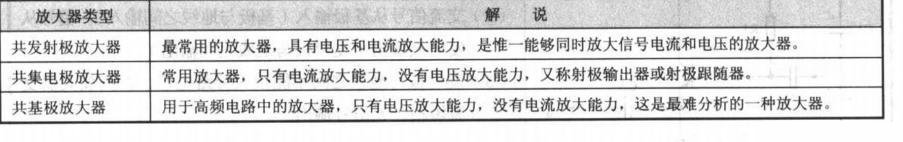

下图是3种类型放大器的特性说明。

三极管

了解了三极管的3种类型放大器的放大特性,对于分析放大器电路的工作原理有很大帮助。

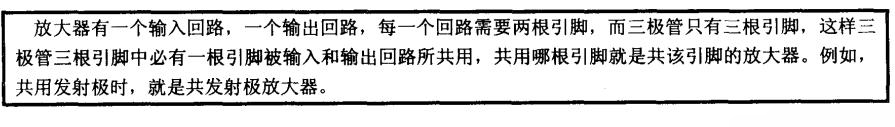

三极管放大器放大类型判断原理

三极管

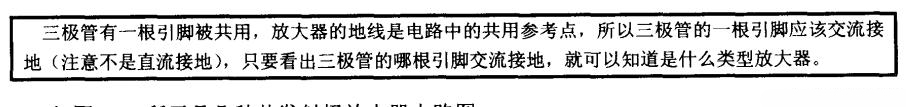

实用有效的判断方法如下

三极管

共发射极放大器的判别

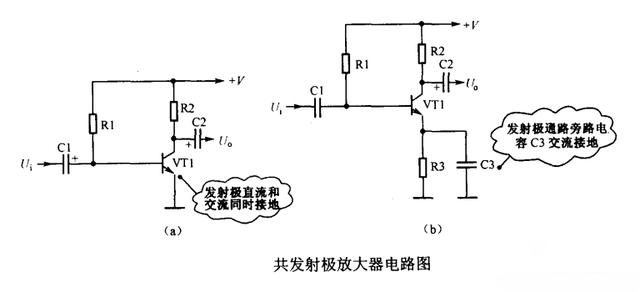

下图所示十几种功法设计放大器电路图

三极管

上图中,a)所示电路中VT1发射极直接接地,b)中VT1发射极通过电容C3接地,因为C3容量大,对交流信号容抗小而接近于对地通路,这样对交流信号而言,VT12发射极相当于接地,所以这是一级共发射极放大器。

三极管

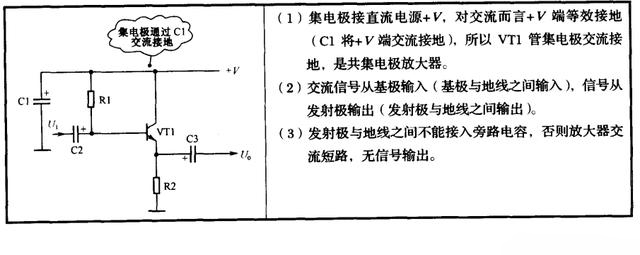

共集电极放大器判别方法

三极管

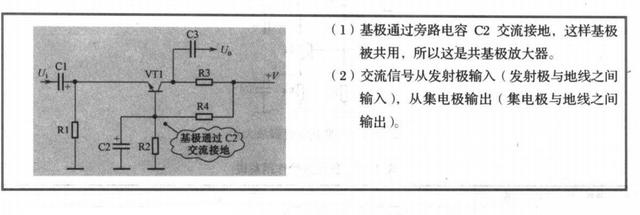

共基极放大器判别方法

三极管

信号传输分析方法

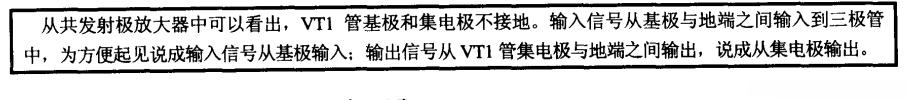

信号传输分析就是分析信号在单级放大器中传输的具体路径,如下图所示,输入信号Ui通过耦合电容C1加到VT1基极,经过VT1的电压和电流双重放大,从集电极输出,经过输出端耦合电容C2,输出信号Uo送到后级电路中。

输入信号Ui传输过程中经过了C1,VT1,C2三个元器件,输入信号在这三个元器件中的处理过程是不同的,。

对于电容C1,由于它是输入端耦合电容,容量足够大,所以对输入交流信号的容抗很小,可以认为C1容抗为零,这样,输入信号通过C1时没有损耗,当然也没有放大作用,对于三极管VT1而言,它对输入信号有放大作用,这样VT1集电极输出的信号比VT1基极上的信号大很多,对于电容C2而言,它对信号的处理作用与C1相同,没有放大和损耗。

三极管
