三极管前级放大器图解

偶得一块小巧别致的全贴片元件电路板，经剖析为单声道前置放大器。最大的亮点是，利用射极输出器输出阻抗低的特点，在输出端运用单端推挽电路，是一般射极输出电路所难做到的。

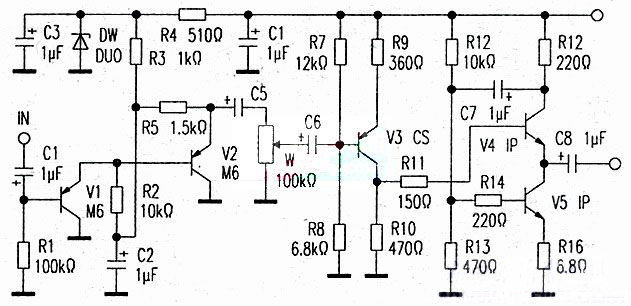

电路分析见图：输八级由V1、V2两级射极输出电路组成。整个电路阻抗决定于偏流电阻R1与V1输人阻抗的并联值。V1的输人阻抗近似等于β1×RL1，β1是V1的电流放大系数，RL1是V1的等效负载。显然，同样都是射极输出器，但V2的作用是让V1能有一个较高的负载阻抗，从而使整个电路具有更高的输入阻抗。为了确保V1和V2的工作点稳定，输入电路经DUO稳压后供给+18V电压。就直流而言，R2、R3在V1的发射极回路中．R3、R5在V2的发射极回路中，它们都具有直流负反馈的作用，使静态工作点更趋稳定。V3是中间放大器，与V4和V5组成单端推挽输出电路。V3的集电极负载在设计时R10和R11取值较大，主要提高电路的电压增益，电路的输出阻抗亦增大。V4、V5为输出级，为了使VCC(24v)的直流电压能平均分配到两只管子上，V5的集电极电位应在+12v，可通过调整R8阻值来实现。为了使输出电压具有一定幅变，防止大信号时产生截止失真，V4、V5静态集电极电流为29mA，在R16上直流压降剐好为0.2V。

本人根据电路仿制双声道前置放大器，用常见元件，经试用，其效果可以和经典的马兰士PM前置放大器媲美。

注意，晶体管应全部采用高频三极管。V1和V2应选用PNP型硅管，V1 β值为250，V2 β值为200。β值不宜太大，否则电路稳定性变差，如9015等。V3的β值应取150，因静态工作电流达20mA，应选中功率管，如3CG120等。V4、V5的β值应取100，应选用中功率管，如3DG130等。稳压管应选用18v的稳压值。阻、容无特殊要求。大家不妨一试！
