三极管逆变器电路图知识

返回列表来源:壹芯微 发布日期 2019-09-25 浏览:-

下面介绍一种简单实用的三极管逆变器电路图:

电路特点介绍:

这是一个家用逆变器,其输出功率可以达到150W。电路设计频率在300HZ左右,逆变器变压器体积小、重量轻等,广泛应用于家庭照明、电子镇流器的日光灯,开关电源的家用电器。

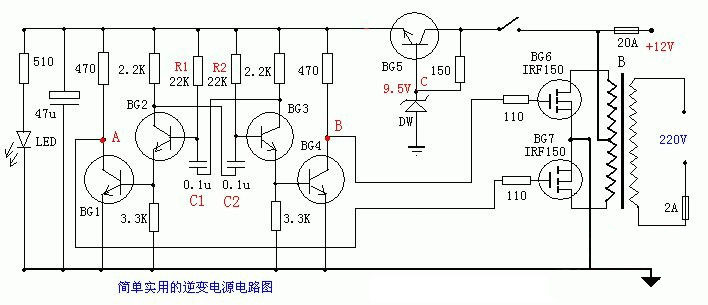

三极管逆变器电路图

三极管逆变器电路图

电容器 C1、C2用涤纶电容,三极管 BG1-BG5可以用9013:40V 0.1A 0.5W,BG6-BG7可以用场效应管IRF150:100V 40A 150W 0.055 欧姆。变压器B的绕制请参考 逆变器的设计计算方法,业余条件下的调试;先不接功率管,测 A点、B点对地的电压,R1或R2使A、B两个点的电压要,这样才能输出的方波对称,静态电流也最少。安装时要注意下列事项:BG6、BG7的焊接,用接地的电烙铁或切断电源后再焊接。大电流要用直径2.5MM的粗导线连接,并且连线尽量短,电瓶电压12V、容量12AH。功率管要加适当的散热片,例如用100*100*3MM铝板散热。你要功率,同型号的功率管并联使用,相应地变压器的功率
