三极管静态估算方法及举例介绍

三极管静态估算思路及例子

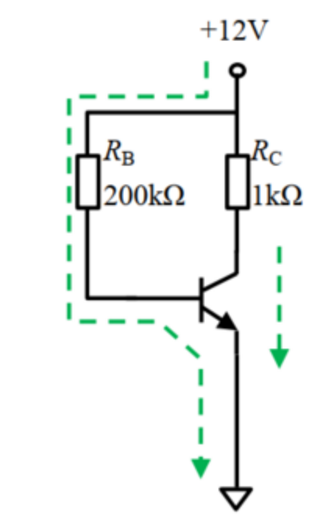

电路静态估算举例

静态三极管判断分为3步：

1.基极电流 Ec=IBQ*RB+UBEQ ,带入参数12=IBQ*200+0.7 ,解得IBQ=56.5UA

2.判断集电极电流选用三极管β放大倍数为100倍，ICQ=βIBQ=5.65MA

3.UCEQ=UC-ICQ*RC=12-5.65ma*1kR=6.35V

可以看出UCEQ>0.3V,比较舒服的放大状态，设计很成功。

以上为解题思路当我们遇到实际三极管不导通时，我们第一反应是三极管烧了，可以用万用表直接测，但我们理论怎么分析呢。

假如上图RC=5KR，其它条件不变.

1.基极电流 Ec=IBQ*RB+UBEQ ,带入参数12=IBQ*200+0.7 ,解得IBQ=56.5UA,不变

2.UCEQ=UC-ICQ*RC=12-5.65MA*5K=-16.25V

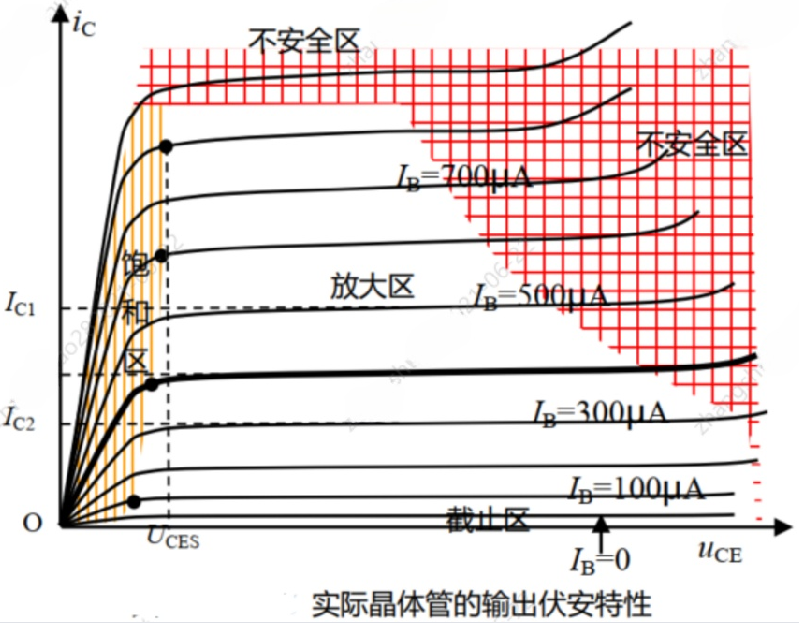

判断有负数出现，而GND=0.肯定不是放大状态了。接下来判断是否饱和状态ICQ=EC-UCES/RC=(12-0.3)/5=2.34MA.显然ICQ不等于βIBQ，对比下图也就是三极管处于饱和区。

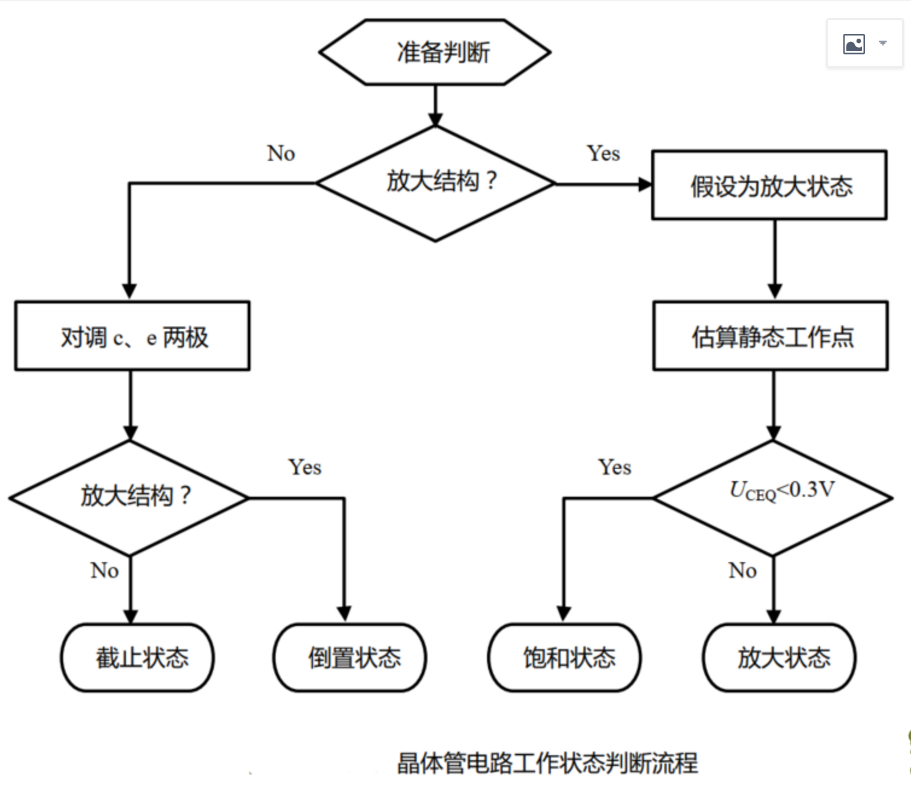

总结关于三极管静态估算的标准步骤：

1.依据UBEQ=0.7V,完成IBQ的估算

2.假设晶体管处于放大状态，即ICQ=βIBQ,求解

3.如果BCEQ>=0.3V，晶体管处于放大状态，ICQ和UCEQ如前所求。

4.如果BCEQ<=0.3V,则假设不成立三极管处于饱和状态。
