三极管的相关知识普及

返回列表来源:壹芯微 发布日期 2021-03-22 浏览:-

三极管的相关知识普及

(一)三极管的符号

三极管有两种管型(NPN型、PNP型),三个电极(集电极C、发射极E、基极B)电路符号如图2-3所示。

晶体三极管顾名思义有三个电极,二极管的核心部分是由一个单独PN结构成的,而三极管的核心部分是由两个联系着的PN结构成。两个PN结将整个硅片分成掺杂方式不同的三个区域,即集电区、基区和发射区。

三极管的相关知识普及

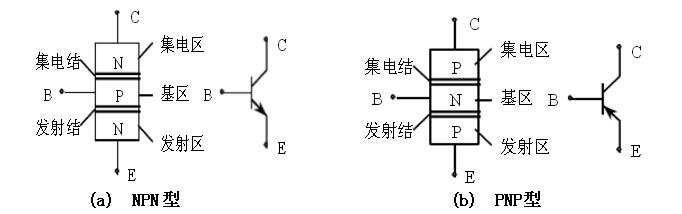

图2-3 晶体三极管的内部结构及符号

从三个区域引出的电极分别称为集电极(用字母C表示)、基极(用字母B表示)和发射极(用字母E表示)。由于不同的组合方式,形成了一种箭头朝外的NPN型晶体管,另一种是箭头朝内的PNP型晶体管,箭头的方向表示晶体管发射极电流的流向。

晶体三极管的种类很多,并且不同型号各有不同的用途。晶体三极管主要有NPN 型和PNP型两大类,一般可以从晶体管上标出的型号来识别,晶体管根据实际需要可分为下面几类。

(1)按设计结构分为点接触型、面接触型。

(2)按工作频率分为高频管、低频管。

(3)按功率大小分为大功率、中功率、小功率。

(4)按封装形式分为金属封装、塑料封装。

(5)按用途分为放大管和开关管等。

(6)按管芯所用的半导体材料分为硅管和锗管。

(二)常见的三极管实物图与封装类型

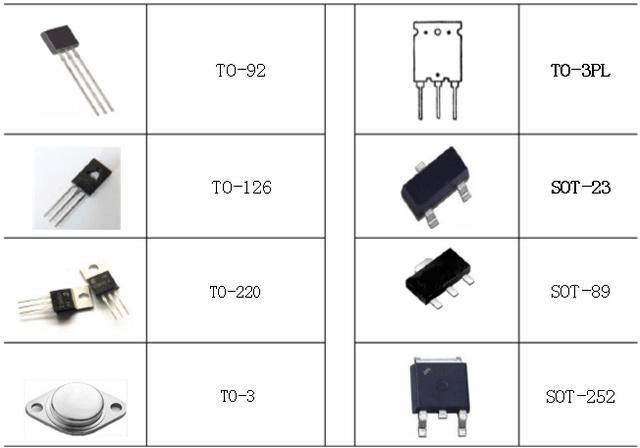

三极管的种类很多,其常见的外形与封装名称见表2-3。

三极管的相关知识普及

(三)用数字万用表判别三极管的管型与放大倍数

数字万用表不同于机械式万用表,数字用表的红表笔与表内9V电池的正极相连,黑表笔与电池的负极相连。

1.判别三极管的基极B与管型

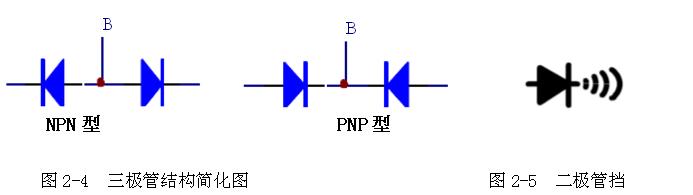

根据三极管的内部结构,可以将三极管的内部看作两个二极管组合而成,如图2-4所示。对于PNP管的基极是两个二极管负极的共同点,NPN管的基极是两个二极管正极的共同点。利用这一点可以用数字万用表的二极管挡。

三极管的相关知识普及

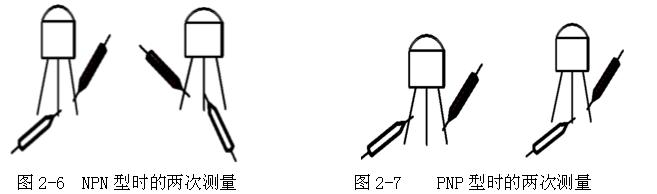

将万用表的转盘拨到二极管挡(如图2-5所示),正反两次测三极管的管脚。若其中有两次红表笔接中间管脚不变,黑表笔接另外两个电极,如图2-6所示,此时数字万用表显示屏上显示0.7左右,可以判断中间的管脚为基极(B极),管型是NPN。图2-7测试结果是PNP,黑表笔对应的管脚为基极。

三极管的相关知识普及

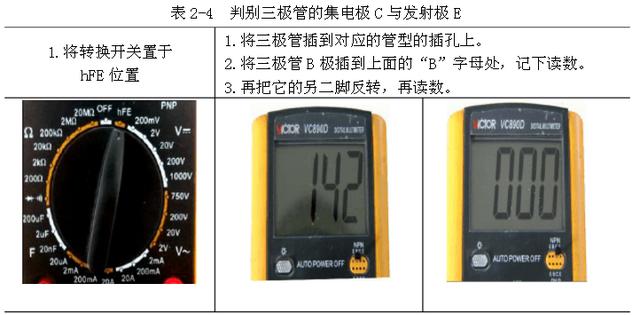

2.判别三极管的集电极C、发射极E及直流放大倍数(测量方法见表2-4)。

三极管的相关知识普及

比较两次读数,大的那一次,三极管的管脚名称跟数字万用表上所标的字母相对应,显示屏上显示的数字为该三极管的放大倍数。
