壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,三极管的管脚怎么区分定义是什么,请看下方

方法一

1.将三极管平滑光整的正方形一面正对自己，三个管脚往下，用手拿着。

2.从左往右三个管脚分别是E,B,C。

3.E代表发射极，B代表基极，C代表集电极。

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

方法二

表调到1K挡，黑表笔接任意一脚，不动，红表笔测另外两脚，当测得另外两脚阻值在10K左右时，这时，黑表笔接的是b 级，再用10K挡测另外两脚，正反测一下，当测到阻值在1000K左右时，红的为e,最后一个就是c,这是NPN型的，PNP型的反过来测就可以了。

方法三

如果是小功率的三极管，有一个极简单的方法，你把三只叫脚插进万用表测量三极管的孔里，档位在放大倍数那档，当指针在几十到三百倍左右时，你看万用表测量孔对应的EBC脚，大功率管子时，EC脚的电阻无穷大EB间的电阻大于EB间的电阻，当红表笔不动，黑表笔测量其它两只脚较小电阻值时，该管为PNP型，红笔对应为B极，电阻小是的黑笔对应的是E极，当黑表笔不动，红表笔测量其它两只脚较小时，该管为NPN型，此时，黑笔对应B极，电阻小是红笔对应E极。测量方法大小功率管一样，小功率管是用1K欧档，大功率管是用1欧档

方法四

1.找出基极，并判定管型（NPN或PNP）

对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。具体方法如下：

将万用表拨在R×100或R×1K档上。红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，若公共管脚是红表笔，所接触的是基极，且三极管的管型为PNP型；若公共管脚是黑表笔，所接触的是也是基极，且三极管的管型为NPN型。

2.判别发射极和集电极

由于三极管在制作时，两个P区或两个N区的掺杂浓度不同，如果发射极、集电极使用正确，三极管具有很强的放大能力，反之，如果发射极、集电极互换使用，则放大能力非常弱，由此即可把管子的发射极、集电极区别开来。

在判别出管型和基极b后，可用下列方法来判别集电极和发射极。

将万用表拨在R×1K档上。用手将基极与另一管脚捏在一起（注意不要让电极直接相碰），为使测量现象明显，可将手指湿润一下，将红表笔接在与基极捏在一起的管脚上，黑表笔接另一管脚，注意观察万用表指针向右摆动的幅度。然后将两个管脚对调，重复上述测量步骤。比较两次测量中表针向右摆动的幅度，找出摆动幅度大的一次。对PNP型三极管，则将黑表笔接在与基极捏在一起的管脚上，重复上述实验，找出表针摆动幅度大的一次，对于NPN型，黑表笔接的是集电极，红表笔接的是发射极。对于PNP型，红表笔接的是集电极，黑表笔接的是发射极。

这种判别电极方法的原理是，利用万用表内部的电池，给三极管的集电极、发射极加上电压，使其具有放大能力。有手捏其基极、集电极时，就等于通过手的电阻给三极管加一正向偏流，使其导通，此时表针向右摆动幅度就反映出其放大能力的大小，因此可正确判别出发射极、集电极来。

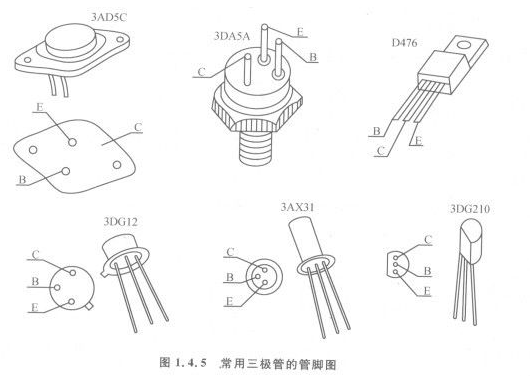

常用三极管的管脚定义

三极管E表示发射极，B表示基极，C表示集电极
