三极管的封装及引脚图

返回列表来源:壹芯微 发布日期 2019-05-11 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,三极管的封装及引脚图,请看下方

三极管的封装及引脚识别

三极管的封装形式是指三极管的外形参数,也就是安装半导体三极管用的外壳。材料方面,三极管的封装形式主要有金属、陶瓷和塑料形式;结构方面,三极管的封装为TO×××,×××表示三极管的外形;装配方式有通孔插装(通孔式)、表面安装(贴片式)和直接安装;引脚形状有长引线直插、短引线或无引线贴装等。常用三极管的封装形式有TO-92、TO-126、TO-3、TO-220TO等。

国产晶体管按原部标规定有近30种外形和几十种规格,其外形结构和规格分别用字母和数字表示,如TO-162、TO-92等。

晶体管的外形及尺寸如图1所示。

三极管符号

三极管符号

三极管符号

图1?晶体管的外形及尺寸

1??封装

1、金属封装

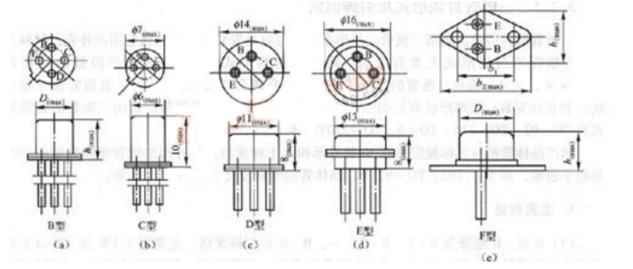

B型:B型分为B-1、B-2、…、B-6共6种规格,主要用于1W及1W以下的高频小功率晶体管,其中B-1、B-3型最为常用。引脚排列:管底面对自己,由管键起,按顺时针方向依次为E、B、C、D(接地极)。其封装外形如图2(a)所示。

(2)C型:引脚排列与B型相同,主要用于小功率。其封装外形如图2(b)所示。

(3)D型:外形结构与B型相同。引脚排列:管底面对自己,等腰三角形的底面朝下,按顺时针方向依次为E、B、C。其封装外形如图2(c)所示。

(4)E型:引脚排列与D型相同,封装外形如图3(d)所示。

(5)F型:该型分为F-0、F-1~F-4共5种规格,各规格外形相同而尺寸不同,主要用于低频大功率管封装,使用最多的是F-2型封装。引脚排列:管底面对自己,小等腰三角形的庵面朝下,左为E,右为B,两固定孔为C。其封装外形如图2(e)所示。

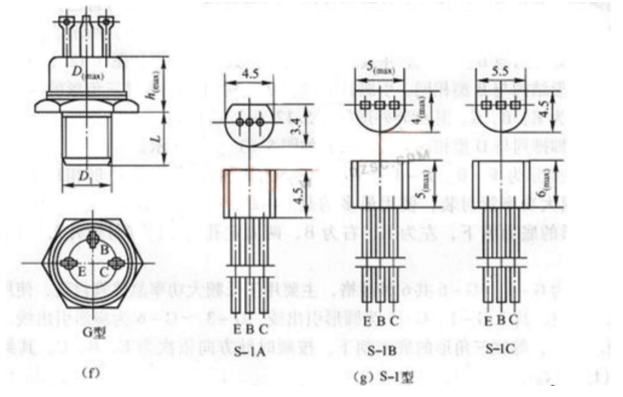

(6)G型:分为G-1~G-6共6种规格,主要用于低频大功率晶体管封装,使用最多的是G-3、G-4型。其中G-1、G-2为圆形引出线,G-3~G-6为扁形引出线。引脚排列:管底面对自己,等腰三角形的底面朝下,按顺时针方向依次为E、B、C。其封装外形如图2(f)所示。

2.塑料封装

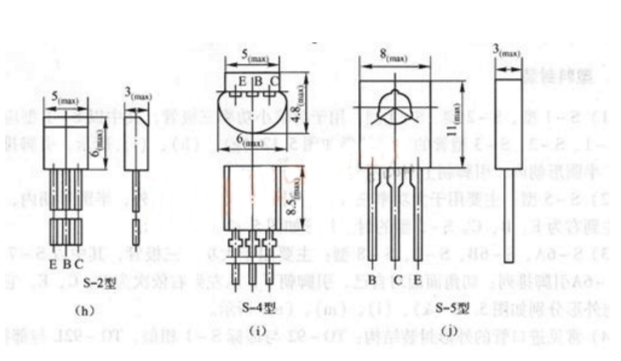

(1)S-1型、S-2型、S-4型:用于封装小功率三极管,其中以S-1型应用最为普遍。S-1、S-2、S-3型管的封装外形如图2(g)、(h)、(i)所示。引脚排列:平面朝外,半圆形朝内,引脚朝上时从左到右为E、B、C。

(2)S-5型:主要用于大功率三极管。引脚排列:平面朝外,半圆形朝内,引脚朝上时从左到右为E、B、C。S-5型的封装外形如图2(j)所示。

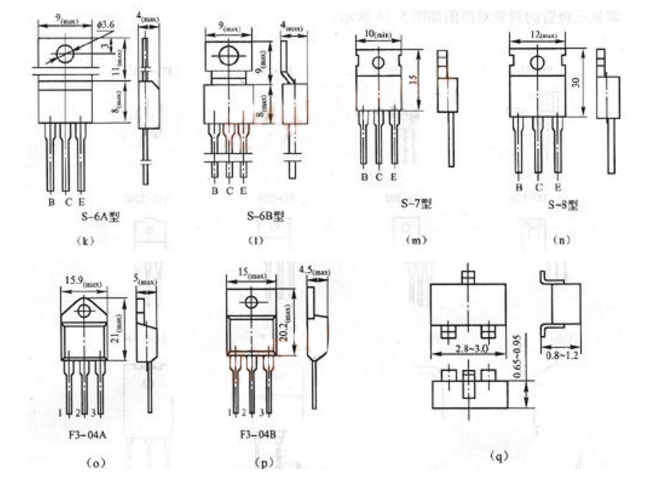

(3)S-6lA、S-6B、S-7、S-8型:主要用于大功率三极管,其中以S-7型最为常用。S-6A引脚排列:切角面面对自己,引脚朝下,从左到右依次为B、C、E。它们的引脚排列与外形分别如图5.12(k)、(l)、(m)、(n)所示。

(4)常见进口管的外形封装结构:TO-92与部标S-1相似,TO-92L与部标S-4相似,TO126与S-5相似,TO-202与部标S-7相似。

三极管符号

三极管符号

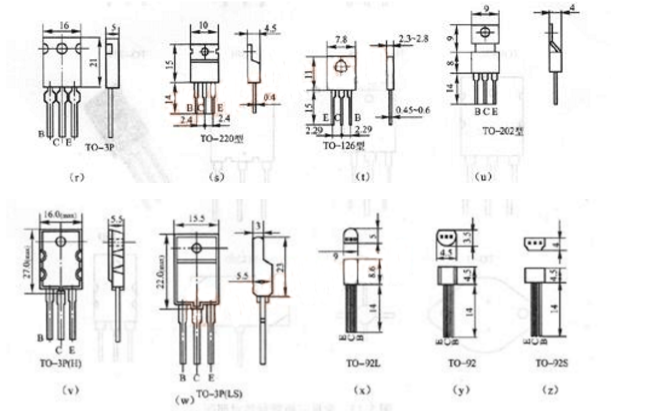

图2?晶体管的外形及尺寸(续)

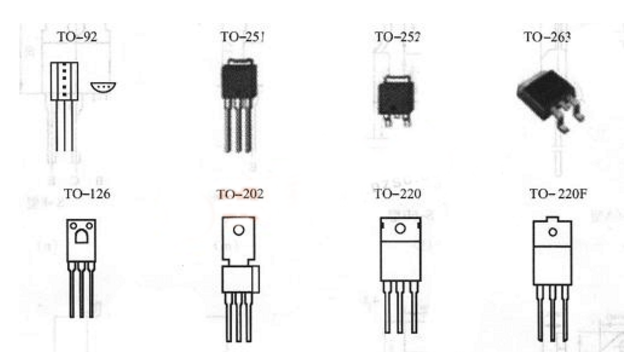

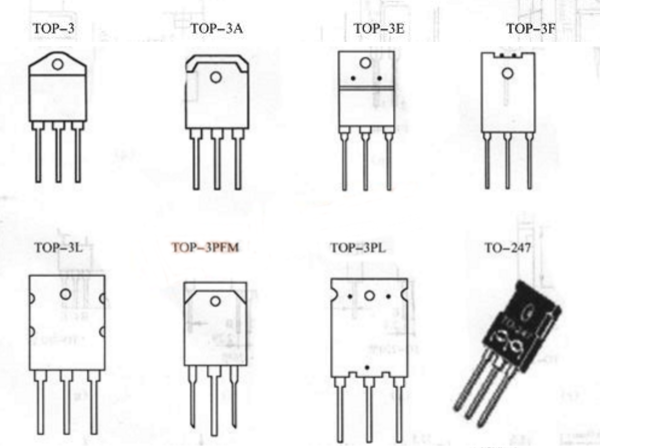

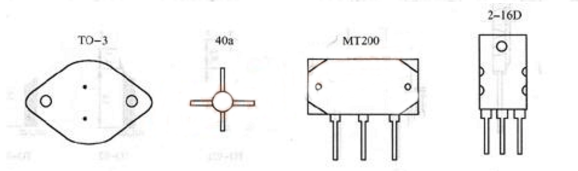

常见三极管的封装对照图如图3所示。

三极管封装

三极管封装

三极管封装

图3?常见三极管封装对照图
