三级管的3个极点怎么判断

返回列表来源:壹芯微 发布日期 2019-03-30 浏览:-

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,三级管的3个极点怎么判断,请看下方

①测 NPN 三极管:将万用表欧姆挡置 “R &TImes; 100” 或 “R &TImes; lk” 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

②测 PNP 三极管:将万用表欧姆挡置 “R &TImes; 100” 或 “R &TImes; lk” 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。 当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e、b、c三个电极。测试方法如下 :

①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 “R × 100” 或“R×lk” 处,先假设三极管的某极为“基极”,并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管;同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为“基极”,再重复上述测试。

②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 “R × 100”或“R × 1k” 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 如图 5-27(a) 所示。读出表头所示的阻值 , 然后将两表笔反接重测。若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常。其等效电路如图5-27(b) 所示 , 图中VCC 是表内电阻挡提供的电池 ,R为表 内阻 ,Rm 为人体电阻。

用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在 0.6V 左右 ), 则假设的基极是正确的 , 且被测三极管为 NPN 型管。

数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时 , 先确认晶体管类型 , 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值

以上介绍的方法是比较简单的测试,要想进一步精确测试可以使用晶体管图示仪 ,它能十分清楚地显示出三极管的特性曲线及电流放大倍数等

不用表测判断三极管的三个极

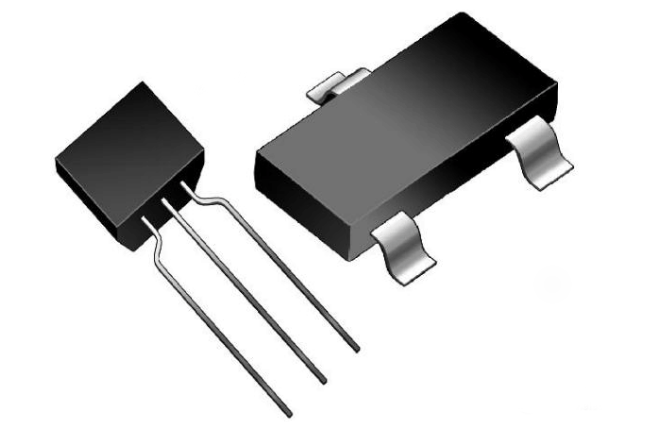

三极管

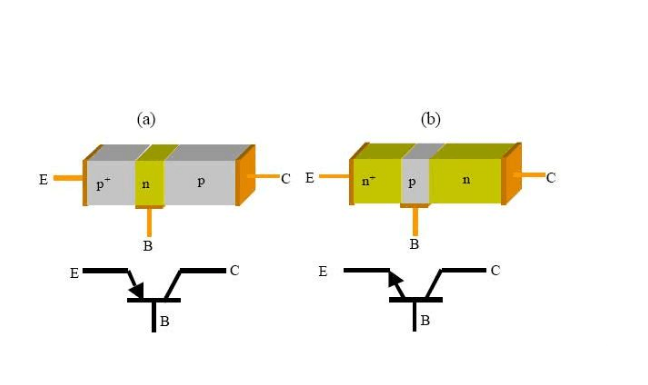

中间的N区(或P区)叫基区,两边的区域叫发射区和集电区,这三部分各有一条电极引线,分别叫基极B、发射极E和集电极C,是能起放大、振荡或开关等作用的半导体电子器件。

三极管

发射极特别被标出,箭号所指的极为n型半导体,

管型的判别 一般,管型是NPN还是PNP应从管壳上标注的型号来辨别。依照部分标准,三极管型号的第二位(字母),A、C表示PNP管,B、D表示NPN管(A、B表示锗管(Ge),C、D表示硅管(Si)),例如:

底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。

壹芯微科技针对三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
