四个二极管做桥式整流电路-接点怎么判断输出输入

返回列表来源:壹芯微 发布日期 2019-03-15 浏览:-

壹芯微作为国内专业生产整流桥生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,四个二极管做桥式整流电路-接点怎么判断输出输入,请看下方

怎么用4个二极管做一个整流电路,首先我们要分辨一下二极管的正负极。

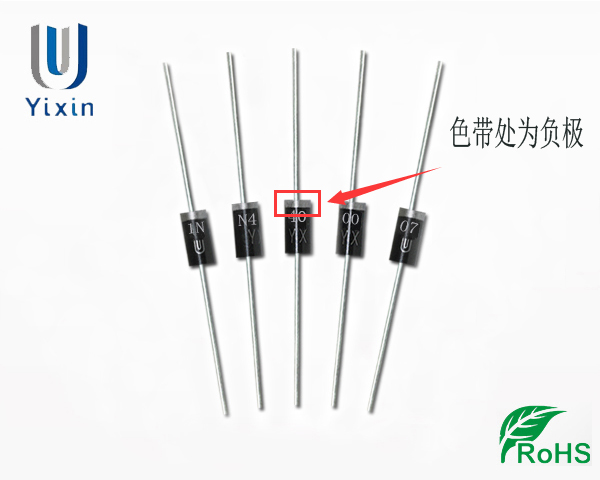

整流二极管从上图可以看出,整流二极管的一端有白色的银边,这端为负极。它的特性是正向导通反向截止,所以可以用万用表的二极管档直接判断好坏。

整流桥

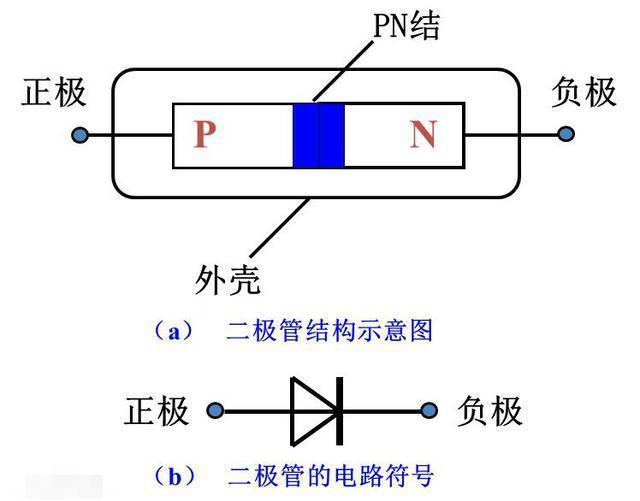

二极管的图形符号(a)这个是二极管的内部结构示意图,包含一个PN结有正负极,(b)图是它的电路符号,注意区分正负极。怎么利用4个二极管做一个整流电路呢?

整流桥

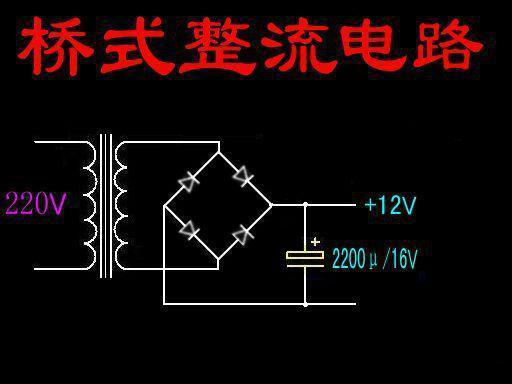

桥式整流电路这个是桥式整流电路的电路图,我们看一下这四个二极管是怎么连接的?根据图形符号连接实物图应该是这样的。

整流桥

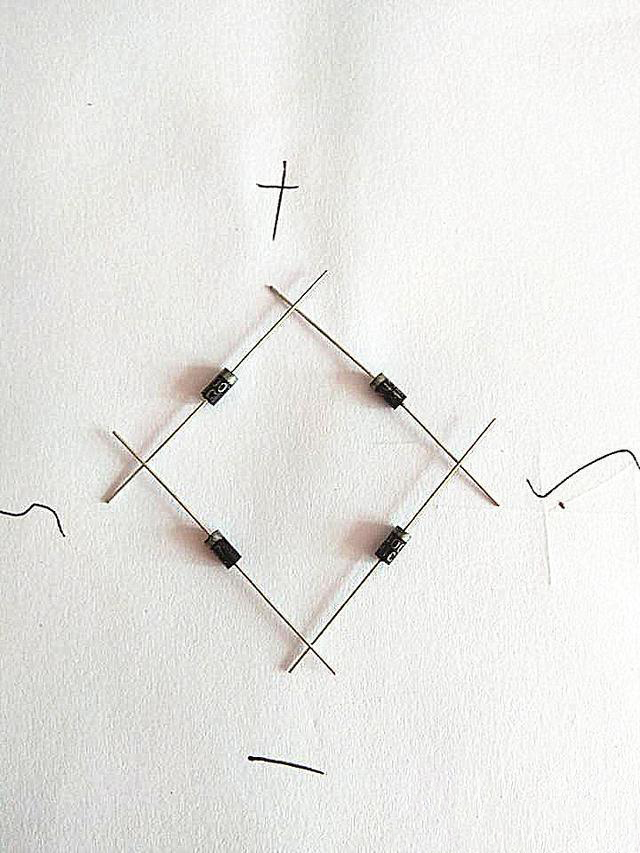

实物连接连接技巧:4个二极管分两组,两个两个串一起,即一个二极管正极接另一个二极管负极,然后把二组串好的二极管并联,也就是正接正负接负。接点:两个正极是输出的负极端,两个负极是输出的正极端,剩余两个接点是输入的交流端。

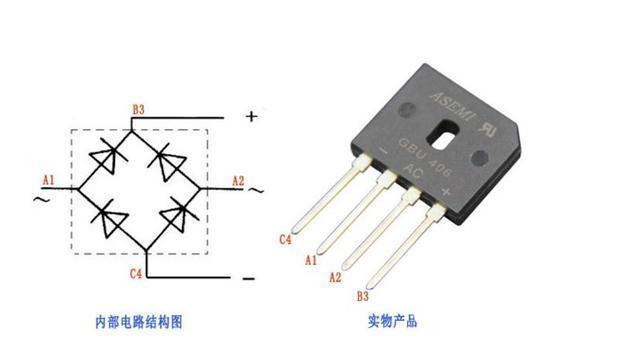

整流桥堆还有一些整流桥堆,其实是封装的4个二极管,它的连接方式都是相同的。

整流桥



内部连接图

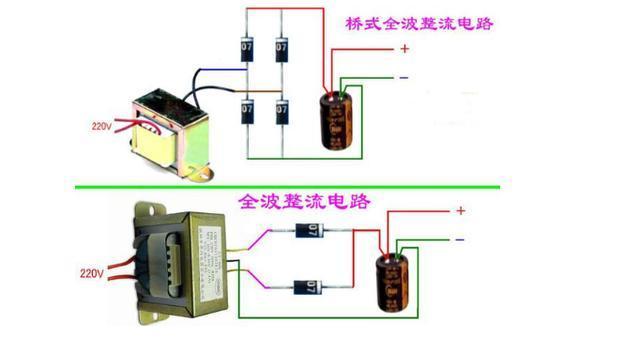

经典案例全波整流电路:双电源相同电压全波整流只需2个二极管,单电源桥式全波整流需要4个二极管。上图是最常见的实物连接方法,降压整流滤波。

壹芯微科技针对整流桥作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
