三端稳压芯片-78/79系列工作原理结构与三端稳压芯片型号

返回列表来源:壹芯微 发布日期 2019-06-29 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,三端稳压芯片-78/79系列工作原理结构与三端稳压芯片型号,请看下方

电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。故名思义,三端IC是指这种稳压用的集成电路只有三条引脚输出,分别是输入端、接地端和输出端。它的样子象是普通的三极管,TO-220的标准封装,也有9013样子的TO-92封装。

一、78/79系列工作原理

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路,使用起来可靠、方便,而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。

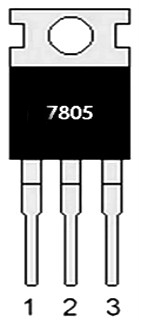

三端稳压芯片

78/79系列三端稳压IC有很多电子厂家生产,80年代就有了,通常前缀为生产厂家的代号,如TA7805是东芝的产品,AN7909是松下的产品。

有时在数字78或79后面还有一个M或L,如78M12或79L24,用来区别输出电流和封装形式等,其中78L调系列的最大输出电流为100mA,78M系列最大输出电流为1A,78系列最大输出电流为1.5A。它的封装也有多种,详见图。塑料封装的稳压电路具有安装容易、价格低廉等优点,因此用得比较多。79系列除了输出电压为负。引出脚排列不同以外,命名方法、外形等均与78系列的相同。

因为三端固定集成稳压电路的使用方便,电子制作中经常采用,可以用来改装分立元件的稳压电源,也经常用作电子设备的工作电源。

注意三端集成稳压电路的输入、输出和接地端绝不能接错,不然容易烧坏。一般三端集成稳压电路的最小输入、输出电压差约为2V,否则不能输出稳定的电压,一般应使电压差保持在4-5V,即经变压器变压,二极管整流,电容器滤波后的电压应比稳压值高一些。

在实际应用中,应在三端集成稳压电路上安装足够大的散热器(当然小功率的条件下不用)。当稳压管温度过高时,稳压性能将变差,甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源,通常采用几块三端稳压电路并联起来,使其最大输出电流为N个1.5A,但应用时需注意:并联使用的集成稳压电路应采用同一厂家、同一批号的产品,以保证参数的一致。另外在输出电流上留有一定的余量,以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

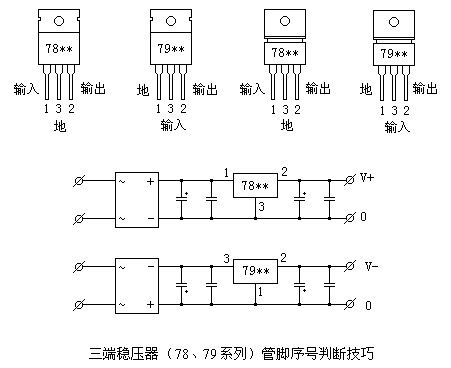

在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。

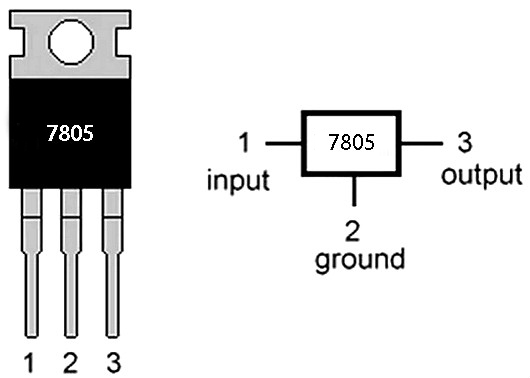

三端稳压芯片

图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚①为最高电位,③脚为最低电位,②脚居中。从图中可以看出,不论正压还是负压,②脚均为输出端。对于78**正压系列,输入是最高电位,自然是①脚,地端为最低电位,即③脚,如附图所示。对与79**负压系列,输入为最低电位,自然是③脚,而地端为最高电位,即①脚,如附图所示。

此外,还应注意,散热片总是和最低电位的第③脚相连。这样在78**系列中,散热片和地相连接,而在79**系列中,散热片却和输入端相连接.

三端稳压芯片

二、三端稳压芯片型号

型号 稳压(V) 最大输出电流 封装

7805 30 5.2 TO-220

78L05 30 5.2 TO-92、SOT-89

78L05FS 30 5.17 SOT-89

78L06 30 6.24 TO-92、SOT-89

78L08 30 8.32 TO-92、SOT-89

78L09 30 9.36 TO-92、SOT-89

78L10 30 10.4 TO-92、SOT-89

78L12 35 12.48 TO-92、SOT-89

78L15 35 15.6 TO-92、SOT-89

78L18 35 18.72 TO-92、SOT-89

78L24 40 24.96 TO-92、SOT-89

79L05 -35 -5.2 TO-92、SOT-89

79L06 -35 -6.24 TO-92、SOT-89

79L08 -35 -8.32 TO-92、SOT-89

79L09 -35 -9.36 TO-92、SOT-89

79L10 -35 -10.4 TO-92、SOT-89

79L12 -35 -12.48 TO-92、SOT-89

79L15 -35 -15.6 TO-92、SOT-89

79L18 -35 -18.72 TO-92、SOT-89

79L24 -40 -24.96 TO-92、SOT-89

79L24 -40 -24 TO-92、SOT-89

1117-ADJ 12 -1.25 SOT223

1117-1.8 12 1.836 SOT223

1117-2.5 12 2.55

SOT223

1117-3.3 12 3.366 SOT223

113 12 3.33 SOT-89

431 36 350 TO-92、SOT23
