s8050三极管和ss8050三极管区别在哪里

返回列表来源:壹芯微 发布日期 2020-03-28 浏览:-

s8050三极管和ss8050三极管区别在哪里

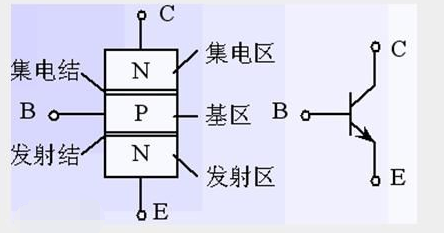

三极管8050是非常常见的NPN型晶体三极管,在各种放大电路中经常看到它,应用范围很广,主要用于高频放大。也可用作开关电路。

三极管管脚识别方法:

s8050三极管和ss8050

(a) 判定基极。用万用表R&TImes;100或R&TImes;1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极,而第二表笔先后接触另外两个电极 均测得低阻值时,则第一根表笔所接的那个电极即为基极b。这时,要注意万用表表笔的极性,如果红表笔接的是基极b。黑表笔分别接在其他两极时,测得的阻值 都较小,则可判定被测管子为PNP型三极管;如果黑表笔接的是基极b,红表笔分别接触其他两极时,测得的阻值较大,则被测三极管为NPN型管如 8050,9014,9018。

(b) 判定三极管集电极c和发射极e。(以PNP型三极管为例)将万用表置于R&TImes;100或R&TImes;1K挡,红表笔集电极c,用黑表笔分别接触另外两个管脚时,所测得的 两个电阻值会是一个大一些,一个小一些。在阻值小的一次测量中,黑表笔所接管脚为基极;在阻值较大的一次测量中,黑表笔所接管脚为发射极。

s8050三极管和ss8050

不拆卸三极管判断其好坏的方法:

在实际应用中,小功率三极管多直接焊接在印刷电路板上,由于元件的安装密度大,拆卸比较麻烦,所以在检测时常常通过用万用表直流电压挡,去测量被测管子各引脚的电压值,来推断其工作是否正常,进而判断三极管的好坏。

如果是像8050 ,9014一样NPN的用万用表检测他们的引脚,黑表笔接一个极,用红笔分别接其它两极,两个极都有5K阻值时,黑表笔所接就是B极。这时用黑红两表笔分别接其它两极,黑表笔所接那个极和B极,表指示阻值小的那个黑表所接就是C 极。(以上所说为用指针表所测,数字表为红笔数字万用表内部的正负级是和指针表相反的。)

s8050三极管

S8050是一款小功率NPN型硅管,集电极-基极(Vcbo)电压最大可为40V,集电极电流为(Ic)0.5A。S8050是电路硬件设计最常用半导体三极管型号之一。

s8050三极管和ss8050三极管的区别

S8050 功耗(Pcm ): 0.625 W (Tamb=25℃)

集电极电流(Icm): 0.5 ASS8050

功耗(Pcm ): 1W (Tamb=25℃)

集电极电流(Icm): 1.5 A
