rs1m和fr107的关系

返回列表来源:壹芯微 发布日期 2019-08-30 浏览:-

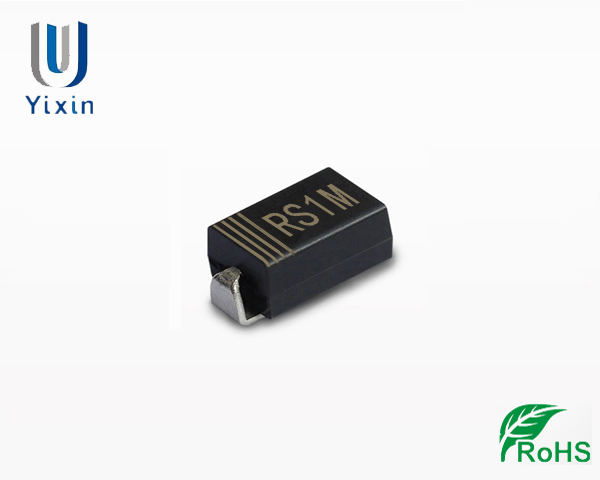

RS1M为表面安装快恢复整流二极管,主要生产商为壹芯微科技

反向电压 1000V

正向电压下降 1.3V

恢复时间 500ns

正向连续电流 1A

最大浪涌电流 30A

反向电流IR 5uA

安装风格 SMD/SMT

封装/箱体 SMA

封装 Reel

最大工作温度 +150℃

最小工作温度 -55℃

rs1m和fr107

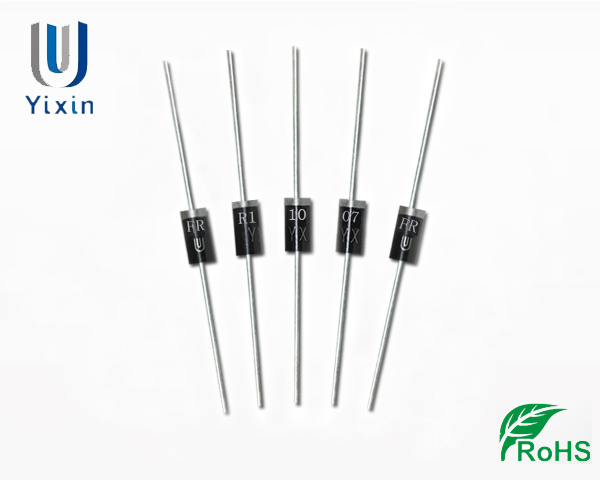

FR107,采用DO-41 封装方式。

二极管类型:快速恢复

电流参数:IO=1A/IFSM=30A/IR=5uA

电压参数:URRM=1000V/URMS=700V/UDC=1000V/UF=1.3V

电压, Vrrm:1000V

电流,If 平均:1A

正向电压 Vf 最大:1.2V

时间, trr 最大:500ns

电流, Ifs 最大:500A

封装形式:DO-41

针脚数:2

外径:2.7mm

外部长度/高度:5.2mm

正向电压, 于If:1.3V

电流, If @ Vf:1A

电流, Ifsm:500A

结温, Tj 最高:150°C

表面安装器件:轴向引线

Rth(j-c)=(TJ-TC)/P

rs1m和fr107

FR107最大重复峰值反向电压为1000V

RS1M的最大重复峰值反向电压也为1000V

FR107最大平均正向整流电流为1A

RS1M最大平均正向整流电流也为1A

FR107最大正向浪涌电流为30A

RS1M最大非重复性正向电流为25A

FR107最大均方根电压700V

RS1M最大均方根电压也为700V

二者正向通1A的电流 管压降都为1.3V总的来说 二者很多参数都比较一致 我感觉主要区别是前者是快恢复整流管 ,形状跟普通的二极管相似(两个直管脚的)方便使用 后者是快“软”恢复整流管 形状跟普通的二极管不同 从俯瞰图看去 呈矩形状 它有两个弯曲的J形管脚 整体形状怪异的很

壹芯微科技针对二三极管,IC集成作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
