如何区分场效应管和肖特基二极管

返回列表来源:壹芯微 发布日期 2023-02-16 浏览:-

什么是场效应管

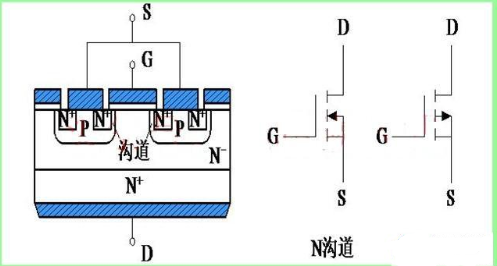

场效应管是场效应晶体管的简称,应为缩写为FET。场效应管通常分为两类:1)JFET和MOSFET。这两类场效应管都是压控型的器件。场效应管有三个电极,分别为:栅极G、漏极D和源极S。目前MOSFET应用广泛,JFET相对较少。MOSFET可以分为NMOS和PMOS,下图是PMOS的结构图、NMOS和MOSFET的电路符号图。

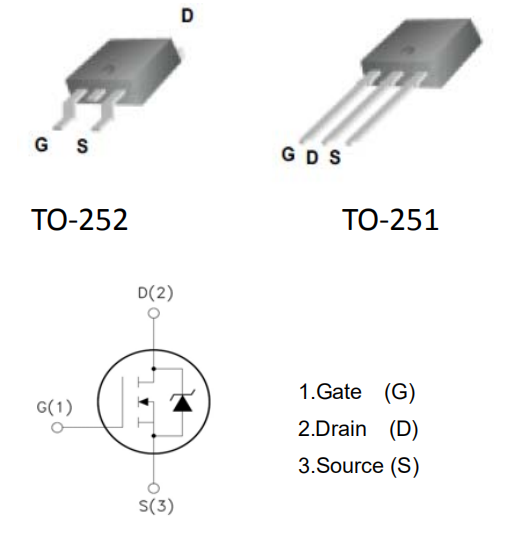

PMOS的结构是这样的: 在N型硅衬底上做了两个P型半导体的P+区,这两个区分别叫做源极S和漏极D,在N型半导体的绝缘层上引出栅极G。NMOS的实物图和引脚分布如下图所示。

什么是肖特基二极管

肖特基二极管又叫势垒二极管,是由金属和半导体接触形成的二极管,其特点为:

反向恢复时间非常短,为ns级别;

正向导通压降非常低:为0.3-0.5V左右;

漏电流较大、反向击穿电压比较低;

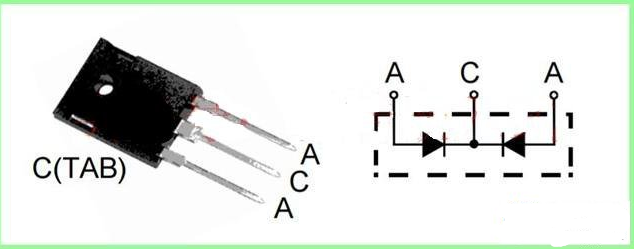

通常用在低压开关电源中,以肖特基二极管MBR30100为例,其实物图和结构图如下图所示。

该肖特基二极管有三个电极,其中一个公共端是阴极,由两个二极管共阴极构成。

关于场效应管的反向并接的二极管的问题?

有些场效应管的规格书里原理图上标有一个稳压管符号,为了搞清楚其中的真正情况,我们抽取了几种有该二极管符号的样品进行检测试验,发现有以下两种情况:??

1.?实际是本体的寄生二极管;?2.?集成的肖特基二极管

前一种情况,估计是做文件时直接将其他文件中的图形复制过来所致。?关于该本体二级管的特性,在规格书中应该有规格说明的。但请大家注意,是二极管而不是稳压管,不要被稳压管的图形搞晕了。

第二种情况,注意,是肖特基二极管,图中标注的符号也不对。有些元件有这样集成的情况,且在其参数表中一定有相关方面的参数说明,即:肖特基二极管的电压电流参数,大家在识别元件时应该注意相关的参数

另外还有一种可能,那就是标示的场效应管击穿区的稳压管特征。?

表,并且,要注意和本体二极管参数的区别。如果无误,则说明确有并联的二极管,否则是图形错误。
